Van Bướm Vi Sinh – Cấu Tạo, Phân Loại & Ứng Dụng Trong Ngành Vi Sinh

Trong các ngành như thực phẩm, đồ uống, dược phẩm hay mỹ phẩm, nơi mọi quy trình đều phải tuân thủ tuyệt đối các tiêu chuẩn vệ sinh, thì van bướm vi sinh chính là “người gác cổng” quan trọng của hệ thống đường ống. Không chỉ có nhiệm vụ đóng mở dòng chảy, loại van này còn được thiết kế chuyên biệt để ngăn chặn vi khuẩn, tránh ô nhiễm chéo và hỗ trợ làm sạch tại chỗ (CIP/SIP) hiệu quả.

Nếu bạn đang tìm hiểu để chọn đúng van cho hệ thống sản xuất đòi hỏi độ sạch cao, thì Van Bảo Tín sẵn sàng đồng hành cùng bạn. Trong bài viết này, chúng ta sẽ cùng khám phá từ khái niệm – cấu tạo – phân loại – ứng dụng thực tế, đến cách chọn van đúng tiêu chuẩn 3A, EHEDG, FDA. Cùng bắt đầu ngay nhé!

Van bướm vi sinh là gì?

Van bướm vi sinh (hay còn gọi là van bướm vệ sinh) là một loại van bướm được thiết kế đặc biệt để kiểm soát dòng chảy trong các hệ thống đường ống có yêu cầu cao về vệ sinh – như thực phẩm, dược phẩm, mỹ phẩm, nước uống tinh khiết hay công nghệ sinh học.

Điểm khác biệt nổi bật của van này so với van bướm thông thường chính là ở thiết kế và vật liệu cấu thành: thân van và đĩa van thường được làm từ inox 304 hoặc 316L, bề mặt được đánh bóng gương, mối nối được thiết kế để không có điểm bám vi khuẩn, dễ dàng làm sạch bằng phương pháp CIP hoặc SIP.

Van bướm vi sinh thường vận hành bằng tay gạt, khí nén hoặc điều khiển điện. Với cấu tạo đơn giản, kích thước gọn nhẹ, loại van này giúp tiết kiệm không gian lắp đặt và đáp ứng hoàn hảo các tiêu chuẩn vệ sinh quốc tế như 3-A, EHEDG, FDA.

Tại Van Bảo Tín, bạn có thể tìm thấy đầy đủ các dòng van bướm vi sinh đạt chuẩn, sẵn hàng, giá tốt, và được tư vấn kỹ thuật tận tâm theo từng nhu cầu thực tế.

Cấu tạo và nguyên lý hoạt động của van bướm vi sinh

Để chọn được loại van bướm vi sinh phù hợp, bạn cần hiểu rõ về cấu tạo và cách hoạt động của nó. Đây là yếu tố cốt lõi quyết định hiệu quả vận hành, độ bền cũng như khả năng đảm bảo vệ sinh cho toàn hệ thống.

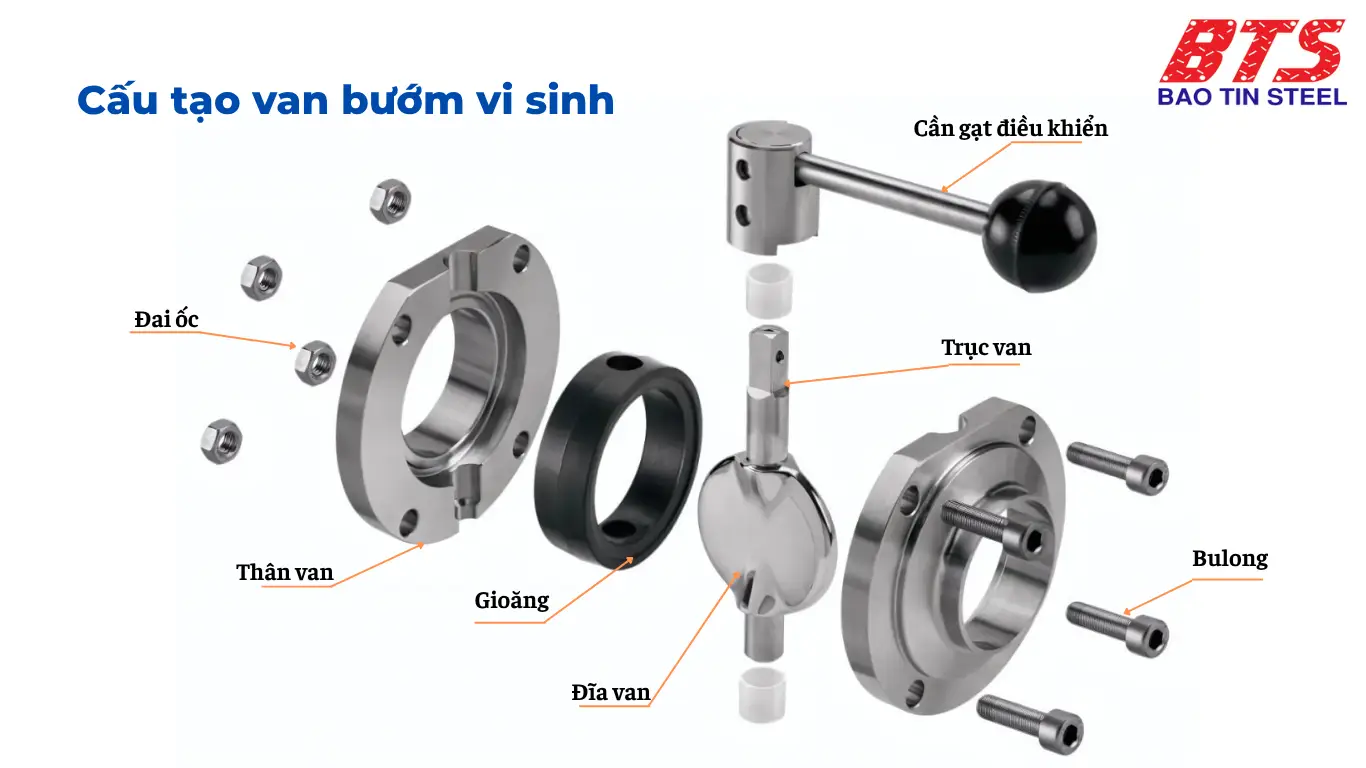

Cấu tạo cơ bản

Một van bướm vi sinh thường bao gồm các bộ phận chính sau:

• Thân van: Làm từ inox 304 hoặc 316L, có độ bền cao, khả năng chống ăn mòn tốt, phù hợp với môi trường thực phẩm, dược phẩm và hóa chất sạch.
• Đĩa van (cánh bướm): Hình tròn, xoay 1/4 vòng để đóng hoặc mở dòng chảy. Bề mặt được đánh bóng điện hóa nhằm hạn chế bám cặn và vi khuẩn.
• Gioăng làm kín: Sử dụng vật liệu như EPDM, Silicone, Viton hoặc PTFE – tùy vào điều kiện nhiệt độ, hóa chất và yêu cầu vệ sinh. Tất cả đều đạt chuẩn FDA Food Grade.
• Trục van & bộ truyền động: Kết nối giữa tay gạt hoặc thiết bị điều khiển (khí nén/điện) với đĩa van để truyền lực đóng mở.
• Cơ cấu vận hành: Có thể là tay gạt thủ công, điều khiển khí nén hoặc điều khiển điện, tùy mức độ tự động hóa của hệ thống.

Nguyên lý hoạt động

Nguyên lý hoạt động của van rất đơn giản:

• Khi bạn xoay tay gạt (hoặc kích hoạt tín hiệu tự động), trục van truyền lực làm đĩa van xoay 90 độ quanh trục trung tâm.
• Ở trạng thái mở, đĩa nằm song song với dòng chảy, cho phép chất lỏng hoặc khí đi qua.
• Khi đóng, đĩa xoay chắn ngang dòng, ép sát gioăng làm kín, ngăn dòng chảy hoàn toàn.

Nhờ thiết kế gọn nhẹ và đóng/mở nhanh (chỉ cần quay 1/4 vòng), van bướm vi sinh rất được ưa chuộng trong các quy trình cần phản ứng nhanh, dễ bảo trì và vệ sinh.

Tại Van Bảo Tín, bạn có thể lựa chọn van có cấu tạo và vật liệu phù hợp từng môi trường sử dụng – từ hệ thống nước tinh khiết đến dây chuyền sữa, bia, hoặc dược phẩm yêu cầu vô trùng tuyệt đối.

Các loại van bướm vi sinh phổ biến

Mỗi hệ thống đường ống đều có yêu cầu kỹ thuật khác nhau, vì vậy van bướm vi sinh cũng được chia thành nhiều loại để đáp ứng đa dạng nhu cầu sử dụng. Tại Van Bảo Tín, bạn sẽ được tư vấn chọn đúng loại van dựa trên kiểu vận hành, kết nối, cũng như tiêu chuẩn đường ống.

Phân loại theo phương thức vận hành

1. Van bướm vi sinh tay gạt

• Là loại phổ biến nhất, đóng/mở bằng tay đơn giản qua cơ cấu gạt 90°.
• Thích hợp cho hệ thống có thao tác trực tiếp, lưu lượng ổn định, ít thay đổi.
• Ưu điểm: Giá thành rẻ, dễ lắp đặt, không cần nguồn cấp.

2. Van bướm vi sinh điều khiển khí nén

• Đóng/mở van bằng áp lực khí nén. Có loại tác động đơn và tác động kép.
• Phù hợp với hệ thống tự động hóa cao, yêu cầu tốc độ phản hồi nhanh.
• Được dùng nhiều trong nhà máy bia, sữa, nước giải khát, hóa mỹ phẩm.

3. Van bướm vi sinh điều khiển điện

• Đóng/mở bằng motor điện hoặc tín hiệu điều khiển từ PLC/SCADA.
• Điều khiển từ xa, có thể mở từng phần (tuyến tính) để điều tiết lưu lượng.
• Thích hợp cho dây chuyền sản xuất hiện đại, ít nhân công thao tác.

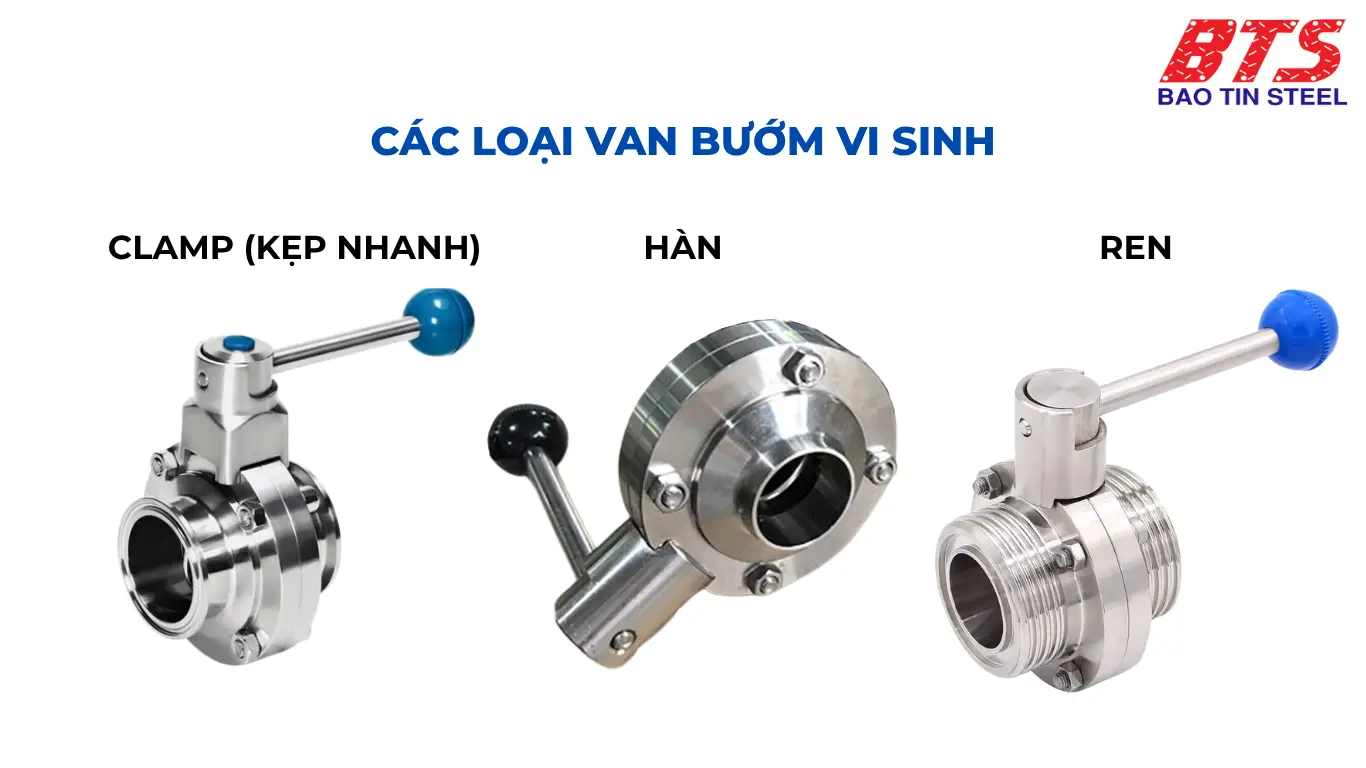

Phân loại theo kiểu kết nối

1. Van bướm vi sinh clamp (kẹp nhanh)

• Kết nối bằng khớp Clamp (Tri-clamp) với gioăng làm kín.
• Ưu điểm: Tháo lắp nhanh, dễ vệ sinh, tối ưu cho quy trình CIP/SIP.
• Là loại phổ biến nhất trong ngành thực phẩm – dược phẩm.

2. Van bướm vi sinh hàn

• Hàn cố định vào đường ống. Độ kín rất cao, bền bỉ.
• Dùng cho môi trường áp suất, nhiệt độ cao, nhưng khó tháo lắp.

3. Van bướm vi sinh ren

• Kết nối ren trong hoặc ren ngoài, dễ lắp với đường ống nhỏ.
• Thường dùng trong hệ thống nhỏ, nơi không cần tháo ra vệ sinh thường xuyên.

Phân loại theo tiêu chuẩn & xuất xứ

• DIN / SMS / ISO / 3A: Là các tiêu chuẩn đường kính, ren, mặt bích… khác nhau. Lựa chọn đúng theo thiết bị và hệ thống bạn đang sử dụng là rất quan trọng.
• Xuất xứ: Tại Van Bảo Tín, bạn sẽ tìm được van bướm vi sinh Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu (INOXPA – Tây Ban Nha…), tất cả đều có CO-CQ đầy đủ.

Mỗi loại van đều có ưu – nhược điểm riêng. Nếu bạn chưa chắc loại nào phù hợp với hệ thống của mình, Van Bảo Tín sẵn sàng tư vấn kỹ thuật miễn phí giúp bạn chọn đúng – lắp nhanh – dùng bền.

Ứng dụng của van bướm vi sinh trong thực tế

Van bướm vi sinh không chỉ là thiết bị đóng/mở dòng chảy, mà còn đóng vai trò bảo vệ vệ sinh và chất lượng sản phẩm trong toàn bộ hệ thống đường ống. Với thiết kế chuyên biệt, loại van này được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu độ sạch tuyệt đối.

Tại Van Bảo Tín, nhiều khách hàng trong các ngành sau đã và đang sử dụng van bướm vi sinh cho hệ thống sản xuất của họ:

Ngành thực phẩm và đồ uống

Van bướm vi sinh được dùng phổ biến trong:

• Dây chuyền sản xuất sữa tươi, sữa chua
• Nhà máy bia, nước giải khát, nước tinh khiết
• Quy trình chế biến nước trái cây, mật ong, nước mắm

Lý do sử dụng:

• Van làm từ inox 316L, chống ăn mòn tốt
• Bề mặt đánh bóng giúp chống bám cặn, dễ vệ sinh
• Đáp ứng các yêu cầu CIP/SIP, không để lại dư chất

Ngành dược phẩm và mỹ phẩm

Đây là lĩnh vực đặc biệt nhạy cảm về độ tinh khiết và vô trùng. Van bướm vi sinh thường được lắp đặt tại:

• Hệ thống chiết rót thuốc tiêm, dịch truyền
• Dây chuyền sản xuất vaccine, hóa chất dược phẩm
• Nhà máy kem dưỡng, serum, nước hoa, nước rửa tay

Lý do sử dụng:

• Gioăng đạt chuẩn FDA, chống hóa chất tốt
• Thiết kế không có “vùng chết”, ngăn vi khuẩn phát triển
• Phù hợp tiêu chuẩn 3-A, EHEDG, ISO

Ngành công nghệ sinh học – hóa chất sạch

Trong các hệ thống nuôi cấy sinh học, sản xuất enzyme, men vi sinh hay các loại dung dịch tinh khiết, van bướm vi sinh là lựa chọn không thể thiếu để:

• Ngăn ô nhiễm chéo giữa các mẻ sản xuất
• Đảm bảo lưu chất sạch, không phản ứng với vật liệu van
• Vận hành ổn định trong môi trường pH, nhiệt độ khắc nghiệt

Các ứng dụng vệ sinh khác

Ngoài các ngành trên, van bướm vi sinh còn được dùng trong:

• Hệ thống nước tinh khiết y tế (WFI) trong bệnh viện
• Đường ống dẫn hơi nước sạch
• Xử lý nước RO, khử khoáng trong công nghiệp điện tử, dược phẩm

Dù bạn làm trong ngành nào, chỉ cần hệ thống yêu cầu sạch, an toàn, không gây nhiễm, thì van bướm vi sinh chính là lựa chọn lý tưởng. Và Van Bảo Tín luôn sẵn sàng đồng hành cùng bạn từ khâu chọn thiết bị đến giao hàng và hỗ trợ kỹ thuật tận nơi.

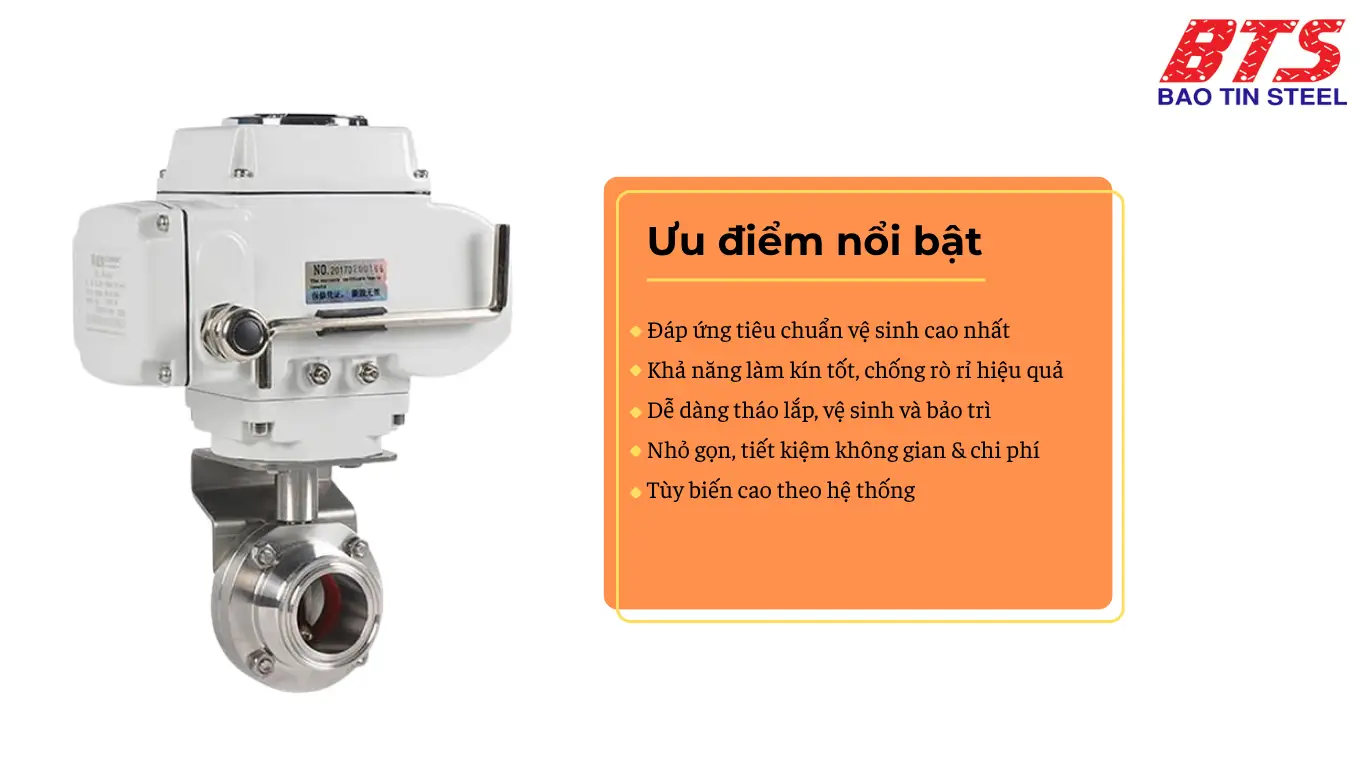

Ưu điểm nổi bật của van bướm vi sinh

Không phải ngẫu nhiên mà van bướm vi sinh trở thành lựa chọn hàng đầu trong các hệ thống đường ống đòi hỏi vệ sinh tuyệt đối. Với thiết kế tối ưu và vật liệu cao cấp, loại van này sở hữu hàng loạt ưu điểm nổi bật mà các loại van công nghiệp thông thường không thể so sánh.

Dưới đây là những lý do khiến bạn nên cân nhắc sử dụng van bướm vi sinh – và cũng là lý do tại sao Van Bảo Tín luôn khuyên dùng cho các ứng dụng quan trọng:

Đáp ứng tiêu chuẩn vệ sinh cao nhất

• Bề mặt van được đánh bóng gương bên trong (Ra ≤ 0.6 µm) giúp chống bám cặn, ngăn vi khuẩn phát triển
• Hỗ trợ tốt cho quy trình vệ sinh tại chỗ (CIP) và tiệt trùng tại chỗ (SIP)
• Toàn bộ vật liệu đều đạt tiêu chuẩn FDA, 3-A, EHEDG, đảm bảo an toàn cho thực phẩm, dược phẩm

Khả năng làm kín tốt, chống rò rỉ hiệu quả

• Gioăng làm kín được chế tạo từ EPDM, PTFE, Viton… cho độ kín khít cao, ngăn rò rỉ chất lỏng – khí tuyệt đối
• Thiết kế không tạo vùng chết, hạn chế ô nhiễm chéo giữa các mẻ sản xuất

Dễ dàng tháo lắp, vệ sinh và bảo trì

• Với kết nối Clamp hoặc ren, bạn có thể tháo lắp van trong vài phút mà không cần dụng cụ chuyên dụng
• Phù hợp cho các hệ thống phải vệ sinh thường xuyên, giúp giảm thời gian downtime đáng kể

Nhỏ gọn, tiết kiệm không gian & chi phí

• Thiết kế gọn nhẹ hơn van bi hoặc van cầu, đặc biệt là khi sử dụng cho đường kính lớn
• Chi phí đầu tư ban đầu thấp hơn, đồng thời tiết kiệm diện tích lắp đặt, rất lý tưởng cho nhà máy có không gian hạn chế

Tùy biến cao theo hệ thống

• Có thể chọn loại tay gạt – khí nén – điện tùy theo nhu cầu điều khiển
• Nhiều kiểu kết nối: Clamp – hàn – ren – mặt bích
• Phù hợp cho cả hệ thống điều tiết lưu lượng và đóng/mở ON/OFF

Với tất cả những ưu điểm trên, van bướm vi sinh không chỉ là một thiết bị kỹ thuật, mà còn là “người gác cổng vệ sinh” cho toàn bộ dây chuyền sản xuất của bạn. Và tại Van Bảo Tín, bạn sẽ luôn tìm được giải pháp phù hợp – chính xác – tiết kiệm nhất cho từng nhu cầu cụ thể.

Kinh nghiệm lựa chọn van bướm vi sinh phù hợp

Chọn đúng loại van bướm vi sinh ngay từ đầu sẽ giúp bạn tránh được nhiều rắc rối về kỹ thuật, vệ sinh, hiệu suất vận hành – và cả chi phí bảo trì về lâu dài. Vậy đâu là những tiêu chí quan trọng bạn cần quan tâm?

Dưới đây là những kinh nghiệm thực tế mà Van Bảo Tín đúc kết từ hàng trăm dự án lắp đặt cho các hệ thống thực phẩm – dược phẩm – vi sinh:

Chọn theo vật liệu thân van & đĩa van

• Nếu môi trường sử dụng nhiệt độ cao, hóa chất tẩy rửa mạnh, hãy ưu tiên Inox 316L – độ bền cao hơn Inox 304, chống ăn mòn tốt hơn, phù hợp với CIP/SIP.
• Với các hệ thống đơn giản, ít ăn mòn, Inox 304 vẫn là lựa chọn tiết kiệm.

Van Bảo Tín luôn ghi rõ mác thép và cam kết CO–CQ đầy đủ để bạn yên tâm lựa chọn.

Chọn đúng gioăng làm kín

Gioăng là bộ phận tiếp xúc trực tiếp với môi chất – và là “lá chắn cuối cùng” chống rò rỉ. Bạn nên chọn:

Môi trường sử dụng	Gioăng khuyên dùng
Nhiệt độ cao, tiệt trùng (SIP)	Silicone hoặc Viton
Dung dịch tẩy rửa, hóa chất mạnh	PTFE (Teflon)
Nước sạch, sữa, nước trái cây	EPDM

Tất cả gioăng tại Van Bảo Tín đều đạt tiêu chuẩn FDA Food Grade.

Lựa chọn kiểu kết nối phù hợp

• Clamp (kẹp nhanh): Dễ tháo lắp, phù hợp quy trình vệ sinh thường xuyên → nên dùng cho thực phẩm, dược phẩm
• Hàn: Kín khít tuyệt đối → phù hợp môi trường áp suất cao, cố định lâu dài
• Ren: Dễ lắp đặt, chi phí rẻ → phù hợp với hệ thống nhỏ, ít tháo rời

Nếu bạn chưa chắc chọn loại nào, Van Bảo Tín sẵn sàng khảo sát miễn phí tại xưởng.

Chọn kiểu điều khiển phù hợp

Nhu cầu sử dụng	Loại điều khiển phù hợp
Đóng/mở thủ công, hệ thống đơn giản	Tay gạt
Cần tốc độ nhanh, tự động hóa trung bình	Khí nén tác động đơn/kép
Tự động hóa cao, điều khiển từ xa	Điều khiển điện (ON/OFF hoặc tuyến tính)

Đừng quên tiêu chuẩn kết nối & chứng chỉ kỹ thuật

• Kiểm tra hệ thống bạn đang sử dụng theo chuẩn DIN, SMS, ISO, 3A để chọn đúng cỡ và chuẩn kết nối.
• Chỉ chọn van có CO – CQ, chứng nhận 3-A, EHEDG, FDA để đảm bảo vận hành an toàn trong ngành vi sinh.

Mua van bướm vi sinh ở đâu uy tín?

Khi đầu tư vào một hệ thống đường ống yêu cầu vệ sinh tuyệt đối, việc chọn đúng loại van bướm vi sinh là chưa đủ – chọn đúng nhà cung cấp còn quan trọng hơn. Vì sao? Vì đó là nơi bảo đảm chất lượng thực tế, chứng từ, bảo hành và hỗ trợ kỹ thuật trong suốt vòng đời sản phẩm.

Tại Việt Nam, nếu bạn đang tìm một đơn vị vừa có hàng sẵn, vừa am hiểu chuyên sâu về kỹ thuật vi sinh, thì Van Bảo Tín là một lựa chọn đáng tin cậy.

Vì sao bạn nên chọn Van Bảo Tín?

• Hàng chính hãng – CO, CQ đầy đủ: Toàn bộ van bướm vi sinh tại Van Bảo Tín đều có chứng nhận chất lượng – nguồn gốc xuất xứ rõ ràng, đáp ứng tiêu chuẩn quốc tế: 3-A, EHEDG, FDA.
• Kho hàng sẵn – giao nhanh toàn quốc: Dù bạn ở TP.HCM, Hà Nội, Đà Nẵng hay các khu công nghiệp tỉnh, Van Bảo Tín luôn sẵn hàng để giao, đúng mã – đúng size – đúng tiêu chuẩn kỹ thuật.
• Giá cạnh tranh – bảo hành minh bạch: Giá tốt theo từng số lượng và dự án. Bảo hành rõ ràng theo tiêu chuẩn nhà sản xuất, kèm theo hướng dẫn vận hành và bảo trì chi tiết.

Van Bảo Tín cam kết:

“Chỉ cung cấp van bướm vi sinh đạt chuẩn, đúng vật liệu, đúng kết nối, đúng công năng – vì sự an toàn và hiệu quả của hệ thống sản xuất của bạn.”

Lời kết

Qua bài viết này, chắc hẳn bạn đã có cái nhìn toàn diện về van bướm vi sinh – từ khái niệm, cấu tạo, nguyên lý hoạt động, phân loại đến ứng dụng thực tế trong các ngành như thực phẩm, đồ uống, dược phẩm, mỹ phẩm và công nghệ sinh học.

Không chỉ là thiết bị điều tiết dòng chảy, van bướm vi sinh còn là “hàng rào vệ sinh” quan trọng bảo vệ sản phẩm của bạn khỏi nguy cơ nhiễm khuẩn và ô nhiễm chéo. Nhờ cấu tạo inox 316L, gioăng đạt chuẩn FDA, thiết kế bề mặt đánh bóng gương và khả năng hỗ trợ vệ sinh CIP/SIP, loại van này đã trở thành tiêu chuẩn trong các hệ thống sản xuất hiện đại.

Nhưng để khai thác hết giá trị của thiết bị này, việc lựa chọn đúng loại van – đúng vật liệu – đúng nhà cung cấp là điều bắt buộc. Và Van Bảo Tín chính là đối tác đáng tin cậy để giúp bạn thực hiện điều đó.

Bạn cần hỗ trợ gì?

• Tư vấn kỹ thuật chuyên sâu cho hệ thống vi sinh
• Chọn đúng mã van theo tiêu chuẩn DIN, SMS, ISO, 3A
• Nhận báo giá nhanh, CO–CQ đầy đủ, bảo hành minh bạch

Liên hệ ngay với Van Bảo Tín qua Hotline 0932 059 176 để được tư vấn và nhận giải pháp phù hợp nhất cho hệ thống của bạn!

✅ Chọn đúng van – ✅ Đúng chuẩn – ✅ Đúng giá – ✅ Đúng hiệu quả!
