Van an toàn là gì? Mua van an toàn ở đâu chất lượng?

Trong bất kỳ hệ thống công nghiệp nào – từ nồi hơi, đường ống dẫn dầu khí, đến hệ thống cấp thoát nước hay PCCC – van an toàn luôn được coi là “lá chắn” bảo vệ cuối cùng. Thiết bị này có nhiệm vụ tự động xả áp khi áp suất trong hệ thống vượt ngưỡng cho phép, ngăn chặn nguy cơ hư hỏng thiết bị, cháy nổ và đảm bảo an toàn cho con người. Chính vì vậy, việc hiểu rõ van an toàn là gì, công dụng, cấu tạo, nguyên lý hoạt động, cũng như quy định kiểm định và cách lắp đặt là điều cần thiết cho mọi kỹ sư, nhà thầu và đơn vị vận hành.

Trong bài viết này, Van Bảo Tín sẽ cùng bạn tìm hiểu chi tiết về van an toàn – từ định nghĩa, ứng dụng, giá tham khảo năm 2025, cho đến cách chỉnh và mua van chính hãng, giúp bạn dễ dàng lựa chọn được sản phẩm phù hợp nhất cho hệ thống của mình.

Van an toàn là gì? Công dụng của van an toàn

Van an toàn (Safety Valve – viết tắt SV, hay Pressure Safety Valve – PSV) là một loại thiết bị cơ khí tự động có chức năng xả áp khi áp suất trong hệ thống vượt quá giới hạn cho phép (MAWP – Maximum Allowable Working Pressure). Khác với các loại van điều tiết thông thường, van an toàn chỉ hoạt động trong tình huống khẩn cấp, đóng vai trò là tuyến phòng thủ cuối cùng, bảo vệ cho thiết bị và con người trước nguy cơ nổ, rò rỉ hoặc hư hỏng nghiêm trọng.

Về cơ chế hoạt động, khi áp suất bên trong hệ thống đạt đến mức cài đặt (Pset), van an toàn sẽ tự động mở để xả một lượng môi chất (hơi, khí, hoặc chất lỏng) ra ngoài, giúp đưa áp suất về trạng thái ổn định. Sau khi áp suất giảm xuống dưới mức an toàn, van sẽ tự động đóng lại để hệ thống vận hành bình thường.

Công dụng chính của van an toàn:

• Bảo vệ nồi hơi, bình chịu áp lực, đường ống khỏi hiện tượng quá áp gây nổ.
• Đảm bảo an toàn cho người vận hành và môi trường làm việc, tránh rủi ro cháy nổ, rò rỉ hóa chất.
• Ngăn ngừa hỏng hóc, kéo dài tuổi thọ cho thiết bị, giảm chi phí sửa chữa.
• Đáp ứng yêu cầu pháp lý và tiêu chuẩn an toàn quốc tế (ASME, API, TCVN), là thiết bị bắt buộc trong nhiều ngành công nghiệp.

Có thể nói, van an toàn không chỉ là phụ kiện mà là thiết bị an toàn bắt buộc, đóng vai trò quan trọng trong mọi hệ thống áp lực từ công nghiệp nặng đến dân dụng.

Cấu tạo và nguyên lý hoạt động của van an toàn

Cấu tạo cơ bản

Một chiếc van an toàn tiêu chuẩn thường có các bộ phận chính sau:

• Thân van (Valve Body): làm từ gang, đồng, thép carbon hoặc inox, chịu áp lực trực tiếp từ môi chất.
• Ghế van (Valve Seat): bề mặt tiếp xúc với đĩa van, yêu cầu độ kín khít cao để ngăn rò rỉ khi van đóng.
• Đĩa van (Valve Disc): bộ phận di chuyển lên xuống, quyết định trạng thái đóng/mở để xả áp.
• Lò xo (Spring): tạo lực ép giữ đĩa van đóng chặt, có thể điều chỉnh được bằng vít chỉnh áp.
• Tay giật (Lifting Lever): hỗ trợ thao tác kiểm tra hoặc xả áp thủ công trong tình huống khẩn cấp.

Một số loại van an toàn nâng cao còn có ống thổi cân bằng (Balanced Bellows) để khắc phục ảnh hưởng của áp suất ngược, hoặc cơ cấu pilot (Pilot-Operated) giúp vận hành chính xác hơn trong môi trường áp lực cao.

Nguyên lý hoạt động

Nguyên lý của van an toàn dựa trên sự cân bằng lực giữa áp suất môi chất và lực đàn hồi của lò xo:

• Trạng thái đóng (Closed): Khi áp suất hệ thống nhỏ hơn áp suất cài đặt (Pset), lực lò xo lớn hơn lực đẩy của môi chất, đĩa van ép chặt vào ghế van, đảm bảo kín hoàn toàn.
• Trạng thái mở (Opening): Khi áp suất tăng vượt Pset, lực của môi chất thắng lực lò xo, đĩa van nâng lên, cho phép lưu chất thoát ra ngoài.
• Trạng thái xả (Discharge): Nếu áp tiếp tục tăng, van mở hoàn toàn (Pop-action với hơi/khí hoặc mở tỷ lệ với chất lỏng) để giải phóng lưu lượng cần thiết, đưa áp suất hệ thống về mức an toàn.
• Trạng thái đóng lại (Reseating): Khi áp suất giảm xuống dưới mức Pset, lò xo đàn hồi kéo đĩa van về vị trí ban đầu, đóng kín trở lại.

Ý nghĩa kỹ thuật

• Với chất lỏng không nén được (nước, dầu), van mở theo cơ chế tỷ lệ (Proportional opening) để tránh sốc thủy lực.
• Với chất khí, hơi nén được, van mở kiểu Pop-action để xả nhanh, tránh nổ do áp suất tăng đột biến.

Nhờ cấu tạo đơn giản nhưng chính xác, van an toàn có thể phản ứng tức thì khi xảy ra quá áp, bảo vệ hiệu quả cho hệ thống và con người.

Các loại van an toàn phổ biến

Trên thị trường hiện nay, van an toàn được sản xuất với nhiều thiết kế khác nhau để phù hợp với từng môi chất, áp lực và môi trường làm việc. Có thể phân loại theo một số tiêu chí sau:

Phân loại theo vật liệu chế tạo

• Van an toàn inox (Inox 304, 316): khả năng chống ăn mòn vượt trội, chịu nhiệt và áp suất cao, thích hợp cho môi trường hóa chất, hơi nóng, ngành thực phẩm và dược phẩm.
• Van an toàn gang: giá thành hợp lý, thường dùng cho hệ thống nước, hơi, PCCC, đường ống công nghiệp vừa và lớn.
• Van an toàn đồng (Brass/Bronze): nhỏ gọn, chống ăn mòn nước tốt, ứng dụng trong hệ thống nước sinh hoạt, khí nén, HVAC.
• Van an toàn thép carbon: phù hợp với môi trường áp lực lớn, nhiệt độ cao, thường thấy trong nồi hơi, dầu khí và năng lượng.

Phân loại theo môi chất sử dụng

• Van an toàn hơi (Steam Safety Valve): dùng cho nồi hơi, hệ thống nhiệt điện, lò sưởi công nghiệp.
• Van an toàn khí nén (Air Safety Valve): bảo vệ hệ thống máy nén khí, bình chứa khí, thiết bị khí nén.
• Van an toàn nước: lắp đặt trong hệ thống cấp nước, xử lý nước thải, PCCC.
• Van an toàn dầu, hóa chất: yêu cầu vật liệu chịu ăn mòn và chịu nhiệt tốt.

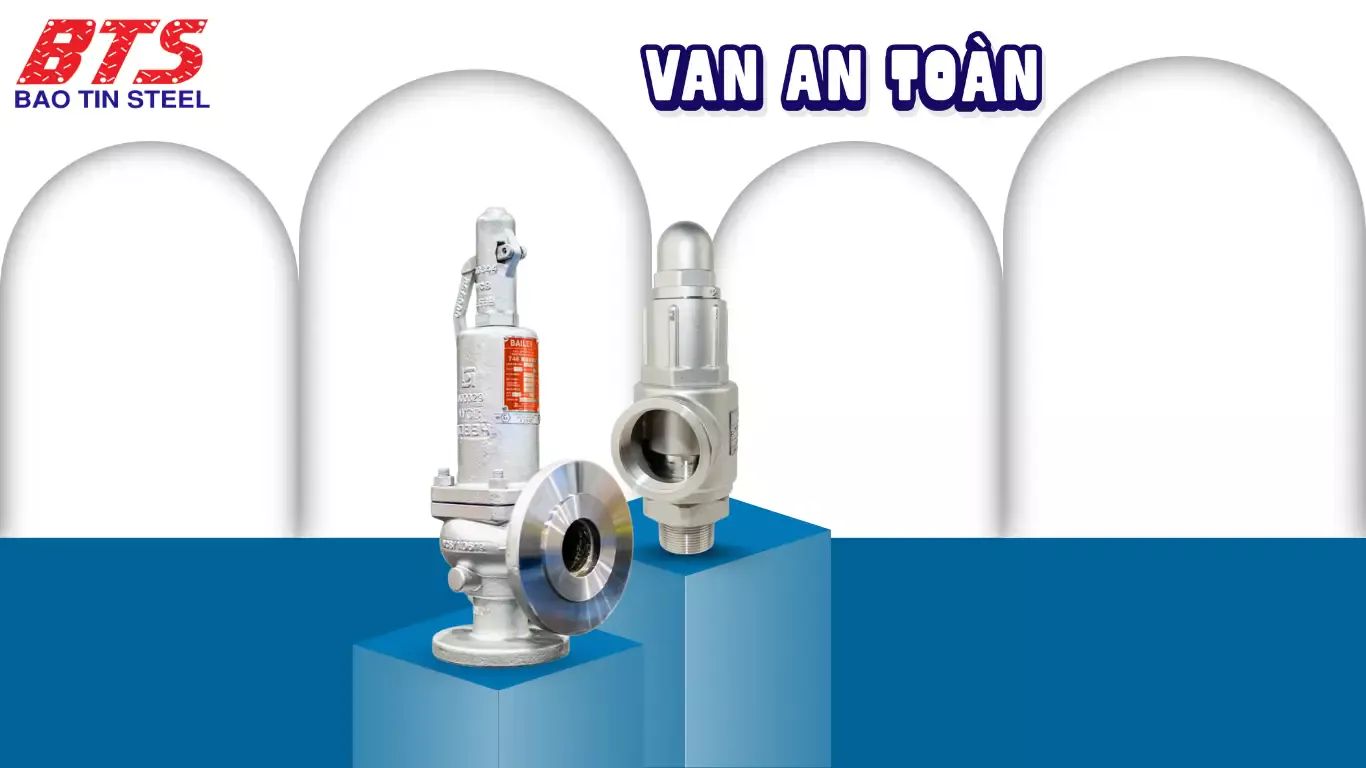

Phân loại theo kiểu kết nối

• Van an toàn ren: dùng cho kích thước nhỏ (DN15 – DN50), dễ lắp đặt.
• Van an toàn mặt bích: dành cho kích thước lớn (DN50 – DN200), chịu áp lực cao, đảm bảo độ kín chắc chắn hơn.

Phân loại theo cơ chế hoạt động

• Van an toàn tác động trực tiếp (Spring-loaded): phổ biến nhất, dùng lò xo để giữ van đóng, mở khi áp suất vượt Pset.
• Van an toàn ống thổi cân bằng (Balanced Bellows): khắc phục ảnh hưởng của áp suất ngược, dùng trong hệ thống phức tạp hoặc môi trường ăn mòn.
• Van an toàn dẫn động (Pilot-operated): điều khiển bằng van phụ (pilot), có độ chính xác cao, phù hợp cho hệ thống áp suất lớn và yêu cầu ổn định.

Ứng dụng thực tế của van an toàn

Van an toàn là thiết bị không thể thiếu trong các hệ thống công nghiệp và dân dụng, nơi có sự xuất hiện của áp suất cao. Dưới đây là những ứng dụng tiêu biểu:

• Nồi hơi và hệ thống nhiệt điện: lắp trên nồi hơi, bộ gia nhiệt, tuabin hơi nhằm giải phóng áp suất khi có sự cố tăng áp đột ngột.
• Ngành dầu khí, lọc hóa dầu và hóa chất: dùng để bảo vệ bồn chứa, tháp chưng cất, đường ống dẫn nhiên liệu.
• Hệ thống cấp nước và xử lý nước thải: thường gặp trong các trạm cấp nước đô thị, hệ thống xử lý nước thải và nhà máy cấp thoát nước.
• Hệ thống khí nén và máy nén khí: lắp trên bình tích khí, máy nén khí, đường ống khí nén.
• Hệ thống PCCC (Phòng cháy chữa cháy): lắp trong đường ống cấp nước cứu hỏa, bơm PCCC.
• Ngành thực phẩm và dược phẩm: trong các dây chuyền sản xuất bia, sữa, dược phẩm,…

Quy định về kiểm định van an toàn

Trong các ngành công nghiệp áp lực cao, kiểm định van an toàn không chỉ là yêu cầu kỹ thuật mà còn là nghĩa vụ pháp lý bắt buộc. Việc kiểm định nhằm đảm bảo van luôn hoạt động chính xác, sẵn sàng xả áp khi xảy ra sự cố, bảo vệ an toàn cho thiết bị và con người.

Cơ sở pháp lý và tiêu chuẩn áp dụng

• Tiêu chuẩn Việt Nam (TCVN 7915-1:2009): quy định các yêu cầu kỹ thuật về kiểm định thiết bị an toàn áp lực, bao gồm van an toàn.
• Quy chuẩn QCVN 01:2008/BLĐTBXH: quy định kỹ thuật quốc gia về an toàn lao động đối với nồi hơi và bình chịu áp lực, trong đó van an toàn là thiết bị bắt buộc.
• Tiêu chuẩn quốc tế: ASME (Boiler and Pressure Vessel Code), API 520/521, EN ISO 4126 cũng được sử dụng tham chiếu trong thiết kế và kiểm định.

Chu kỳ kiểm định

• Van an toàn phải được kiểm định định kỳ ít nhất 12 tháng/lần, hoặc khi có yêu cầu của cơ quan quản lý nhà nước.
• Với các hệ thống quan trọng như nồi hơi, bình chịu áp lực lớn, việc kiểm tra có thể được thực hiện thường xuyên hơn để đảm bảo an toàn tuyệt đối.

Các phương pháp kiểm định phổ biến

• Kiểm định tại chỗ (In-situ testing): thực hiện khi van còn lắp trên hệ thống, giúp giảm thời gian dừng máy.
• Kiểm định trên băng thử (Bench testing): tháo rời van, kiểm tra trong phòng thí nghiệm với thiết bị chuyên dụng để hiệu chỉnh chính xác áp suất cài đặt.
• Kiểm định trực tuyến (Online testing): sử dụng công cụ chẩn đoán hiện đại để kiểm tra trong khi hệ thống vẫn vận hành.

Quy trình kiểm định tiêu chuẩn

Một quy trình kiểm định van an toàn thường gồm các bước:

1. Kiểm tra bên ngoài: đánh giá tình trạng thân van, bề mặt niêm phong, phụ kiện đi kèm.
2. Đối chiếu kỹ thuật: kiểm tra thông số, vật liệu, kích cỡ so với thiết kế.
3. Thử áp và hiệu chỉnh: nâng áp suất đến Pset, quan sát quá trình mở – đóng, điều chỉnh lò xo nếu cần.
4. Niêm phong và chứng nhận: van đạt yêu cầu sẽ được niêm phong và cấp giấy chứng nhận kiểm định

Tầm quan trọng của kiểm định

• Đảm bảo van hoạt động đúng áp suất cài đặt, ngăn ngừa hiện tượng “chattering” hoặc kẹt van.
• Kéo dài tuổi thọ thiết bị, giảm nguy cơ sự cố nghiêm trọng.
• Đáp ứng yêu cầu pháp lý, tránh bị xử phạt trong quá trình vận hành.

Có thể nói, kiểm định van an toàn vừa là yếu tố kỹ thuật bắt buộc, vừa là bảo hiểm an toàn cho hệ thống và con người.

Giá van an toàn mới nhất 2025 (tham khảo)

Giá bán của van an toàn phụ thuộc vào nhiều yếu tố như vật liệu chế tạo, kích cỡ (DN), áp suất làm việc, thương hiệu và xuất xứ. Dưới đây là bảng giá tham khảo cập nhật năm 2025 để bạn dễ hình dung:

Chủng loại van	Kích cỡ (DN)	Vật liệu	Áp suất làm việc	Giá tham khảo (VNĐ)
Van an toàn ren Samwoo	DN15 – DN50	Đồng/Thép	PN16 – PN25	350.000 – 850.000
Van an toàn hơi ARV	DN20 – DN80	Gang/Inox	PN16 – PN40	950.000 – 2.800.000
Van an toàn nước Emico	DN25 – DN100	Gang	PN10 – PN16	750.000 – 2.500.000
Van an toàn khí nén YNV	DN15 – DN50	Inox 304	PN16 – PN40	1.200.000 – 3.200.000
Van an toàn lò hơi Inox	DN25 – DN200	Inox 316	PN16 – PN40	2.500.000 – 12.000.000

Lưu ý:

• Bảng giá trên chỉ mang tính tham khảo. Giá thực tế có thể thay đổi tùy theo số lượng đặt hàng, yêu cầu áp suất/nhiệt độ, thương hiệu và xuất xứ.
• Để nhận báo giá chính xác & chiết khấu tốt nhất, vui lòng liên hệ trực tiếp Van Bảo Tín.

Cách lắp đặt van an toàn

Việc lắp đặt van đúng kỹ thuật là yếu tố then chốt để thiết bị hoạt động ổn định và đảm bảo an toàn cho toàn hệ thống. Dưới đây là hướng dẫn cơ bản:

Chuẩn bị trước khi lắp đặt

• Kiểm tra van: đảm bảo không nứt vỡ, han gỉ, các chi tiết đầy đủ.
• Vệ sinh đường ống: loại bỏ bụi bẩn, mạt hàn, dị vật có thể gây kẹt van.
• Xác định đúng vị trí lắp đặt: van an toàn phải được lắp ở vị trí cao nhất của thiết bị hoặc đường ống cần bảo vệ.

Nguyên tắc lắp đặt

• Lắp thẳng đứng: Van an toàn luôn phải đặt theo phương thẳng đứng (đĩa van hướng lên trên) để lò xo và đĩa van hoạt động chính xác.
• Không lắp van chặn trước hoặc sau van an toàn: Điều này sẽ làm mất tác dụng bảo vệ khẩn cấp.
• Đảm bảo đường ống xả thông thoáng: Không bịt kín hay cản trở, đầu xả nên hướng đến khu vực an toàn.
• Kiểm soát tổn thất áp suất đầu vào: Theo API 520, tổn thất tại đầu vào không được vượt quá 3% Pset để tránh hiện tượng “chattering” (đóng mở liên tục gây hỏng van).

Các bước lắp đặt cơ bản

1. Đặt van đúng hướng mũi tên chỉ dòng chảy.
2. Dùng vòng đệm (gioăng) phù hợp với môi chất và áp suất.
3. Xiết bulông đều tay theo hình chữ X để tránh lệch thân van.
4. Kiểm tra độ kín bằng nước xà phòng hoặc áp suất thử.

Lưu ý trong vận hành ban đầu

• Sau khi lắp, nên chạy thử hệ thống và quan sát van ở điều kiện áp suất thực tế.
• Không tác động chỉnh vít lò xo khi chưa có kỹ thuật viên chuyên môn.
• Thực hiện kiểm tra định kỳ theo đúng chu kỳ kiểm định để đảm bảo an toàn.

Cách chỉnh van an toàn

Sau khi lắp đặt, trong nhiều trường hợp, van an toàn cần được hiệu chỉnh để đảm bảo mở đúng mức áp suất yêu cầu (Pset). Việc chỉnh sai có thể dẫn đến nguy cơ không xả kịp thời khi quá áp hoặc xả sớm gây thất thoát lưu chất. Do đó, thao tác này cần được thực hiện cẩn trọng và thường do kỹ thuật viên có chuyên môn đảm nhiệm.

Nguyên tắc chung khi chỉnh van

• Áp suất cài đặt (Pset): là mức áp suất mà tại đó van bắt đầu mở. Thông thường, Pset ≤ MAWP (áp suất làm việc tối đa cho phép của thiết bị).
• Áp suất đóng lại (Reseating Pressure): là mức áp suất mà tại đó van tự động đóng lại sau khi xả.
• Hồi áp (Blowdown): là độ chênh lệch giữa Pset và áp suất đóng lại. Cần đảm bảo đủ lớn để tránh hiện tượng “chattering” (đóng mở liên tục gây hỏng van).

Các bước chỉnh áp suất van an toàn

Bước 1: Chuẩn bị thiết bị kiểm tra: bơm thử áp, đồng hồ đo áp chính xác, dụng cụ chỉnh (mỏ lết, tua vít).

Bước 2: Tăng áp suất dần: bơm lưu chất (thường là khí nén hoặc nước thử) vào hệ thống đến khi gần đạt áp suất cài đặt mong muốn.

Bước 3: Quan sát điểm mở: khi van bắt đầu “xì” hoặc bật mở hoàn toàn, ghi lại áp suất tại thời điểm đó.

Bước 4: Điều chỉnh lò xo:

• Vặn vít chỉnh lò xo theo chiều kim đồng hồ → tăng lực nén → tăng áp suất mở.
• Vặn ngược chiều kim đồng hồ → giảm lực nén → giảm áp suất mở.

Bước 5: Kiểm tra lại nhiều lần: sau khi chỉnh, thử áp ít nhất 2–3 lần để đảm bảo van mở đúng Pset và đóng kín khi áp suất giảm.

Bước 6: Niêm phong và ghi nhận: khi đạt yêu cầu, vít chỉnh được niêm phong (bấm chì) để tránh bị tự ý thay đổi.

Lưu ý an toàn

• Không chỉnh van khi hệ thống đang vận hành ở áp suất cao.
• Luôn sử dụng thiết bị bảo hộ cá nhân (găng tay, kính, mặt nạ che chắn) trong quá trình thử áp.
• Nếu phát hiện van không ổn định (rò rỉ, chattering, mở sai áp), cần ngừng sử dụng và kiểm định lại.
• Việc hiệu chỉnh nên được thực hiện bởi đơn vị kiểm định được cấp phép, tránh tự ý điều chỉnh gây rủi ro pháp lý và mất an toàn.
