Van bi điều khiển khí nén: Cấu tạo, nguyên lý, hướng dẫn lựa chọn phù hợp

Van bi điều khiển khí nén là một trong những loại van công nghiệp phổ biến nhất hiện nay, nhờ khả năng đóng/mở tự động cực nhanh chỉ bằng áp lực khí nén. Nếu bạn từng đi qua một nhà máy bia, một hệ thống PCCC hay dây chuyền xử lý nước thải, thì gần như chắc chắn có những chiếc van bi khí nén đang âm thầm hoạt động bên trong đó.

Nghe thì hơi kỹ thuật, máy móc chút xíu, nhưng thực ra nguyên lý của nó lại rất dễ hiểu. Thay vì phải xoay tay gạt thủ công như van bi thường, thì van bi này được gắn thêm một bộ truyền động khí nén. Khi có áp lực khí (từ 2–8 bar), bộ truyền động sẽ làm bi xoay 90°, giúp đóng hoặc mở dòng chảy chỉ trong 1–2 giây – nhanh gấp nhiều lần so với con người thao tác

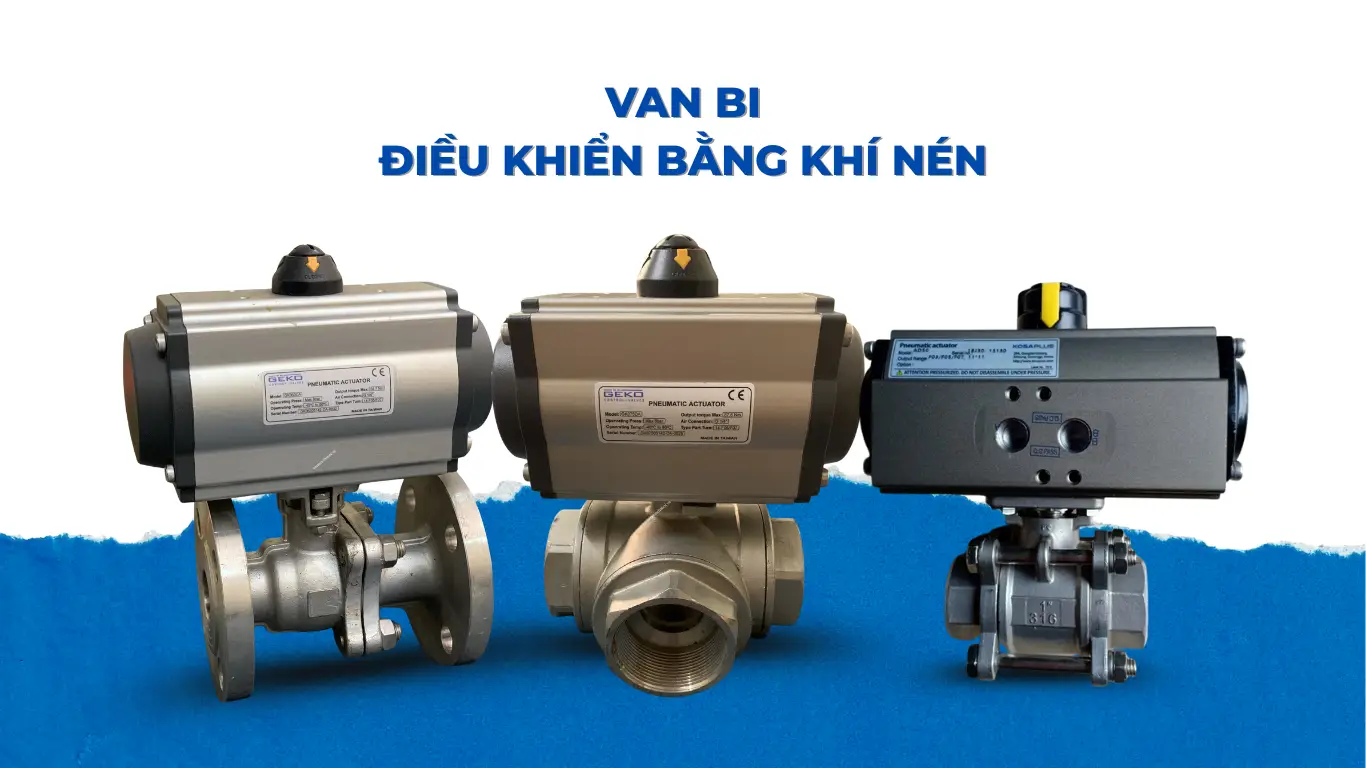

Van bi điều khiển khí nén là gì?

Nói một cách đơn giản, van bi điều khiển khí nén là loại van bi được gắn thêm một “bộ trợ lực” – chính là bộ truyền động khí nén (pneumatic actuator). Thay vì bạn phải xoay tay gạt, thì lúc này chính áp lực của khí nén sẽ thay bạn làm việc đó. Kết quả là van có thể đóng/mở hoặc điều tiết lưu lượng dòng chảy một cách hoàn toàn tự động.

Bạn có thể hình dung thế này: bình thường, để mở một chiếc van bi, bạn cần xoay tay cầm 90°. Nhưng với van bi khí nén, chỉ cần cấp khí, bộ truyền động sẽ xoay trục van chính xác 90° trong nháy mắt. Nhanh – gọn – và cực kỳ tiện lợi.

Ngoài cái tên phổ biến “van bi điều khiển khí nén”, trong thực tế nó còn được gọi bằng nhiều cái tên khác như:

• Van bi khí nén
• Van bi điều khiển bằng khí nén
• Van bi đóng mở bằng khí nén

Dù gọi thế nào thì tất cả cũng chỉ chung một sản phẩm: một chiếc van bi, được “nâng cấp” để phục vụ tự động hóa trong công nghiệp. Và chính điều đó đã biến nó thành lựa chọn hàng đầu trong nhiều hệ thống hiện đại, nơi mà tốc độ và độ chính xác là yếu tố sống còn.

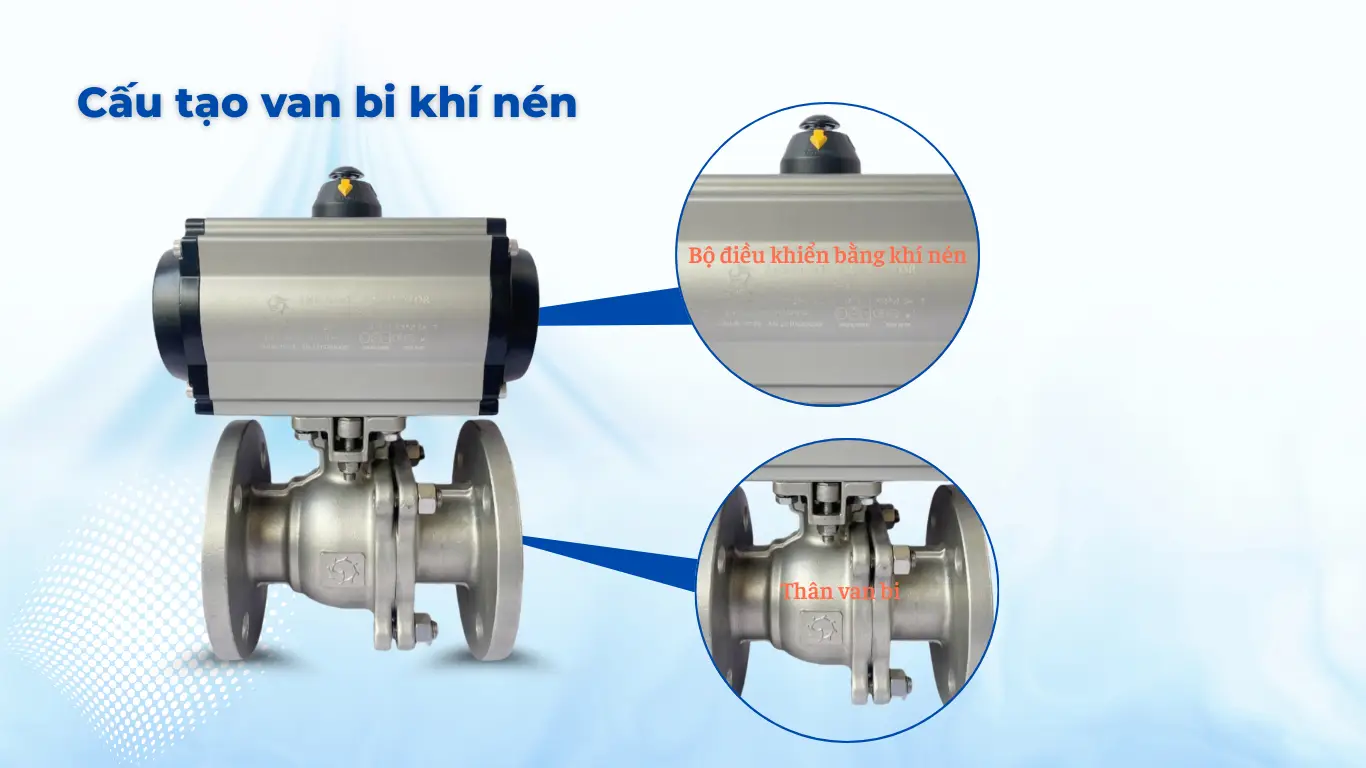

Cấu tạo và nguyên lý hoạt động

Để hiểu rõ vì sao van bi điều khiển khí nén lại hoạt động “ngon lành” như vậy, mình sẽ tách nó thành 2 phần: thân van bi cơ học và bộ truyền động khí nén.

Thân van bi cơ học

Đây chính là phần “xương sống” của van, nơi tiếp xúc trực tiếp với dòng chảy. Nó bao gồm:

• Thân van: làm từ inox 304, inox 316, thép, gang hoặc nhựa – tùy môi trường làm việc.
• Bi van: một viên bi rỗng có khoét lỗ xuyên tâm, xoay 90° để đóng/mở dòng chảy.
• Trục van: nối bi với bộ truyền động, giúp truyền lực xoay.
• Gioăng làm kín: thường làm bằng PTFE hoặc EPDM, ngăn rò rỉ lưu chất ra ngoài.
• Kết nối: đa dạng kiểu ren, mặt bích, clamp, hàn – tùy hệ thống đường ống.

Bộ truyền động khí nén (Pneumatic actuator)

Đây mới là “trái tim” giúp van vận hành tự động.

• Vỏ ngoài: hợp kim nhôm, phủ sơn tĩnh điện, chống bụi và đạt chuẩn IP67.
• Bên trong: có piston, lò xo, bánh răng… chuyển đổi áp lực khí thành chuyển động xoay trục.
• Chuẩn kết nối ISO 5211: cực kỳ quan trọng, vì nó cho phép thay thế hoặc nâng cấp actuator mà không cần đổi toàn bộ van.

Nguyên lý hoạt động

Khi cấp khí nén (thường 2–8 bar), piston trong bộ truyền động sẽ dịch chuyển, tạo mô-men xoắn xoay trục van một góc 90°. Nhờ đó, bi van xoay theo → mở hoặc đóng dòng chảy chỉ trong 1–2 giây.

Có 2 chế độ:

• ON/OFF: đóng hoặc mở hoàn toàn (thích hợp cho hệ thống cần phản ứng nhanh).
• Tuyến tính (Linear): van mở theo nhiều mức (25%, 50%, 75%…), nhờ gắn thêm bộ định vị (positioner), cho phép điều tiết chính xác lưu lượng.

Nói một cách hình ảnh: nếu coi dòng chảy trong đường ống như một dòng xe trên xa lộ, thì bi van chính là cái đèn tín hiệu giao thông. Bộ khí nén chính là “cảnh sát giao thông” điều khiển đèn giao thông đó.

Phân loại van bi điều khiển khí nén

Mỗi loại van bi điều khiển khí nén đều có ưu điểm – nhược điểm riêng. Nếu hiểu rõ, bạn sẽ chọn đúng loại cho hệ thống của mình, vừa tiết kiệm vừa bền bỉ.

Phân loại theo kiểu tác động (actuator)

Van tác động kép (Double Acting)

Cách hoạt động: khí nén được cấp cho cả hai chu trình (đóng và mở).

Ưu điểm:

• Cấu tạo đơn giản, ít linh kiện.
• Giá đầu tư ban đầu thấp hơn.
• Phù hợp cho các hệ thống cần vận hành liên tục.

Nhược điểm:

• Bắt buộc phải có khí nén cấp cho cả 2 chiều. Nếu mất khí → van “đứng im”.

Van tác động đơn (Single Acting)

Cách hoạt động: chỉ cần cấp khí 1 lần để mở, khi mất khí thì lò xo bên trong sẽ tự động đẩy về trạng thái an toàn (đóng hoặc mở sẵn).

Ưu điểm:

• Có tính năng failsafe (an toàn khi mất khí).
• Thường dùng trong hệ thống PCCC, hóa chất độc hại, nơi an toàn là số 1.

Nhược điểm:

• Giá cao hơn, cấu tạo phức tạp hơn (có lò xo phản hồi).
• Ít phổ biến, chỉ dùng trong ứng dụng đặc thù.

Phân loại theo chế độ điều khiển

• ON/OFF: Đóng/mở hoàn toàn, cực nhanh (1–2 giây). Thích hợp cho hệ thống cần đóng ngắt tức thời.
• Tuyến tính (Linear): Điều tiết chính xác lưu lượng (25%, 50%, 75%…). Thường lắp thêm Positioner để nhận tín hiệu 4–20mA từ hệ thống điều khiển trung tâm.

Phân loại theo vật liệu thân van

Inox (304/316):

• Ưu điểm: chống ăn mòn, chịu nhiệt, bền trong môi trường hóa chất, thực phẩm, nước sạch.
• Nhược điểm: Giá thành cao.

Nhựa (PVC, uPVC, cPVC):

• Ưu điểm: nhẹ, chống hóa chất ăn mòn, giá rẻ.
• Nhược điểm: Chịu nhiệt kém, chỉ hợp môi trường ≤ 60°C.

Gang, thép carbon:

• Ưu điểm: khỏe, chịu áp lực cao.
• Nhược điểm: dễ gỉ nếu gặp môi trường ẩm ướt hoặc hóa chất.

Đồng:

• Ưu điểm: giá phải chăng, dễ gia công, thường dùng trong hệ thống nhỏ (nước, khí, xăng dầu).
• Nhược điểm: Không thích hợp cho môi trường áp lực/nhiệt cao.

Phân loại theo kiểu kết nối

• Nối ren: tiện lợi, phù hợp đường ống nhỏ.
• Mặt bích: chắc chắn, dùng cho hệ thống áp suất cao.
• Clamp: thường gặp trong ngành thực phẩm, dược phẩm vì tháo lắp nhanh.
• Hàn: bền, kín, nhưng thi công phức tạp hơn.

Mỗi loại van bi khí nén đều có môi trường làm việc phù hợp riêng. Vì vậy, khi lựa chọn, bạn cần xác định rõ môi trường, áp lực, nhiệt độ và mức độ an toàn trước khi chọn, tránh tình trạng “xài dao mổ trâu để giết gà” – vừa tốn kém, vừa không hiệu quả.

Ứng dụng thực tế của van bi điều khiển khí nén

Bạn thử hình dung, một thiết bị có thể đóng/mở chỉ trong 1–2 giây, lại còn vận hành tự động mà không cần con người trực tiếp thao tác – thì nó sẽ phù hợp ở đâu nhất? Câu trả lời là: hầu như ở mọi ngành công nghiệp. Và dưới đây là những ứng dụng điển hình nhất:

• Lắp trong các nhà máy nước sạch, hệ thống cấp nước đô thị, hoặc trạm xử lý nước thải.
• Trong các dây chuyền sản xuất bia, sữa, nước giải khát…
• Dùng để kiểm soát đường ống dẫn dầu, khí gas, hóa chất mạnh.
• Hệ thống hơi nóng & dầu hơi trong các nhà máy dệt, lò hơi, nồi hơi.
• Các ngành công nghiệp khác: Ô tô, cơ khí, dệt may, gốm sứ, bột giấy, nông nghiệp.

Giá van bi điều khiển khí nén (Tham khảo 2025)

Đây chắc hẳn là phần mà nhiều bạn quan tâm nhất: giá van bi điều khiển khí nén bao nhiêu? Có đắt hơn van bi tay gạt thông thường không?

Thực tế thì giá loại van này không có một con số cố định, mà phụ thuộc vào nhiều yếu tố:

• Chất liệu thân van: inox, thép, gang thì cao hơn; nhựa thì rẻ hơn.
• Kích cỡ (DN): càng lớn, giá càng tăng (DN15 khác xa DN200).
• Kiểu tác động: van tác động đơn (có lò xo failsafe) thường đắt hơn tác động kép.
• Chế độ điều khiển: loại ON/OFF rẻ hơn loại tuyến tính (có bộ định vị).
• Thương hiệu & xuất xứ: ví dụ như KosaPlus (Hàn Quốc), Haitima (Đài Loan) hay Genebre (Tây Ban Nha) sẽ có mức giá khác nhau.

Dưới đây là bảng giá tham khảo 2025 (áp dụng cho các size phổ biến DN15 – DN200, vật liệu inox/gang/nhựa):

Kích cỡ (DN)	Van bi inox khí nén (VNĐ)	Van bi gang khí nén (VNĐ)	Van bi nhựa khí nén (VNĐ)
DN15 – DN25	1.800.000 – 2.500.000	1.300.000 – 1.800.000	950.000 – 1.400.000
DN32 – DN50	2.800.000 – 4.200.000	2.200.000 – 3.200.000	1.600.000 – 2.200.000
DN65 – DN100	5.500.000 – 8.000.000	4.200.000 – 6.000.000	3.500.000 – 5.000.000
DN125 – DN200	9.000.000 – 15.000.000	7.500.000 – 12.000.000	6.500.000 – 10.000.000

Lưu ý: Đây chỉ là mức giá tham khảo, chưa bao gồm VAT và phí vận chuyển. Giá thực tế có thể thay đổi tùy thời điểm nhập hàng và thương hiệu.

Nếu bạn muốn biết giá chính xác cho dự án hoặc nhu cầu riêng, tốt nhất là liên hệ trực tiếp với Van Bảo Tín. Đội ngũ kỹ thuật sẽ giúp bạn chọn đúng loại van phù hợp, kèm theo báo giá chi tiết và ưu đãi.

Kinh nghiệm chọn mua van bi điều khiển khí nén

Nhiều người khi đi mua van thường chỉ hỏi: “Loại này bao nhiêu tiền?”. Nhưng thực tế, để chọn đúng van bi điều khiển khí nén, bạn nên cân nhắc thêm nhiều yếu tố khác. Dưới đây là một vài “bí kíp” mà mình tổng hợp được:

1. Xác định môi trường và lưu chất làm việc

• Nếu dùng cho nước sạch, thực phẩm, dược phẩm → chọn van inox 304/316 để đảm bảo độ bền và vệ sinh.
• Nếu làm việc với hóa chất ăn mòn nhẹ, nhiệt độ thấp → van nhựa PVC/uPVC là hợp lý, vừa rẻ vừa chống ăn mòn.
• Nếu ở môi trường áp lực cao, công nghiệp nặng → ưu tiên van gang, thép carbon.

2. Chọn kiểu tác động phù hợp

• Tác động kép (Double Acting): rẻ hơn, phổ biến, thích hợp cho hệ thống ổn định, không yêu cầu failsafe.
• Tác động đơn (Single Acting): có lò xo an toàn (tự đóng/mở khi mất khí), phù hợp hệ thống PCCC, hóa chất độc hại – nơi an toàn phải đặt lên hàng đầu.

3. Lưu ý về áp suất & nhiệt độ

• Hãy chọn van có thông số áp suất và nhiệt độ cao hơn 10–20% so với yêu cầu thực tế để đảm bảo tuổi thọ.
• Ví dụ: nếu hệ thống của bạn chạy ở 10 bar, hãy chọn van chịu được ít nhất 16 bar.

4. Kiểm tra chế độ điều khiển

• Nếu chỉ cần đóng/mở nhanh → chọn ON/OFF.
• Nếu cần điều tiết lưu lượng chính xác → chọn van tuyến tính + bộ định vị (Positioner).

5. Đừng bỏ qua giấy tờ & bảo hành

• Van chuẩn sẽ có đầy đủ CO, CQ để chứng minh nguồn gốc.
• Nhà cung cấp uy tín thường cam kết bảo hành từ 12 tháng trở lên, kèm hỗ trợ kỹ thuật khi lắp đặt.

Tóm lại: Mua van bi khí nén không chỉ là chuyện “mua cái van”, mà là đầu tư vào sự an toàn và hiệu quả lâu dài của hệ thống. Nếu chọn đúng từ đầu, bạn sẽ tránh được hàng loạt sự cố rò rỉ, kẹt van hay hỏng hóc giữa chừng.

Hướng dẫn lắp đặt & bảo trì

Một chiếc van bi điều khiển khí nén dù tốt đến đâu, nếu lắp sai hoặc bỏ quên việc bảo trì thì cũng dễ hỏng hóc. Vì vậy, đây là một vài bước cơ bản bạn nên nắm:

Chuẩn bị trước khi lắp đặt

• Kiểm tra van: xoay thử, đảm bảo bi xoay êm, không kẹt.
• Làm sạch đường ống: loại bỏ bụi bẩn, vụn hàn, cặn sắt để tránh làm rách gioăng hoặc kẹt bi.

Lắp đặt đúng kỹ thuật

• Với van nối ren: quấn băng tan đều quanh ren, siết chặt theo chiều kim đồng hồ. Tránh siết lệch hoặc quá lực làm hỏng ren.
• Với van mặt bích: đặt gioăng kín giữa hai mặt bích, siết bulong theo hình đối xứng (chéo chữ X) để lực phân bổ đều.
• Với van clamp/hàn: đảm bảo đúng chuẩn kết nối, tránh hở gây rò rỉ.

Mẹo nhỏ: sau khi lắp, hãy chạy thử bằng khí nén với áp lực thấp trước, để chắc chắn mọi thứ vận hành ổn định rồi mới đưa vào hệ thống chính thức.

Bảo trì định kỳ

• Nguồn khí nén sạch: lọc và tách nước để tránh tạp chất làm kẹt piston.
• Vệ sinh & bôi trơn: định kỳ lau sạch, bôi trơn trục và gioăng để giảm ma sát.
• Kiểm tra áp suất: đảm bảo luôn nằm trong khoảng 2–8 bar, đúng thông số thiết kế.
• Thay thế linh kiện: gioăng, O-ring, lò xo thường có tuổi thọ 2–3 năm. Khi thấy nứt, lão hóa, cần thay ngay.

Nói gọn lại: lắp đúng – vận hành chuẩn – bảo trì đều chính là “chìa khóa” giúp van bi khí nén chạy ổn định, kéo dài tuổi thọ và tránh những sự cố không mong muốn.
