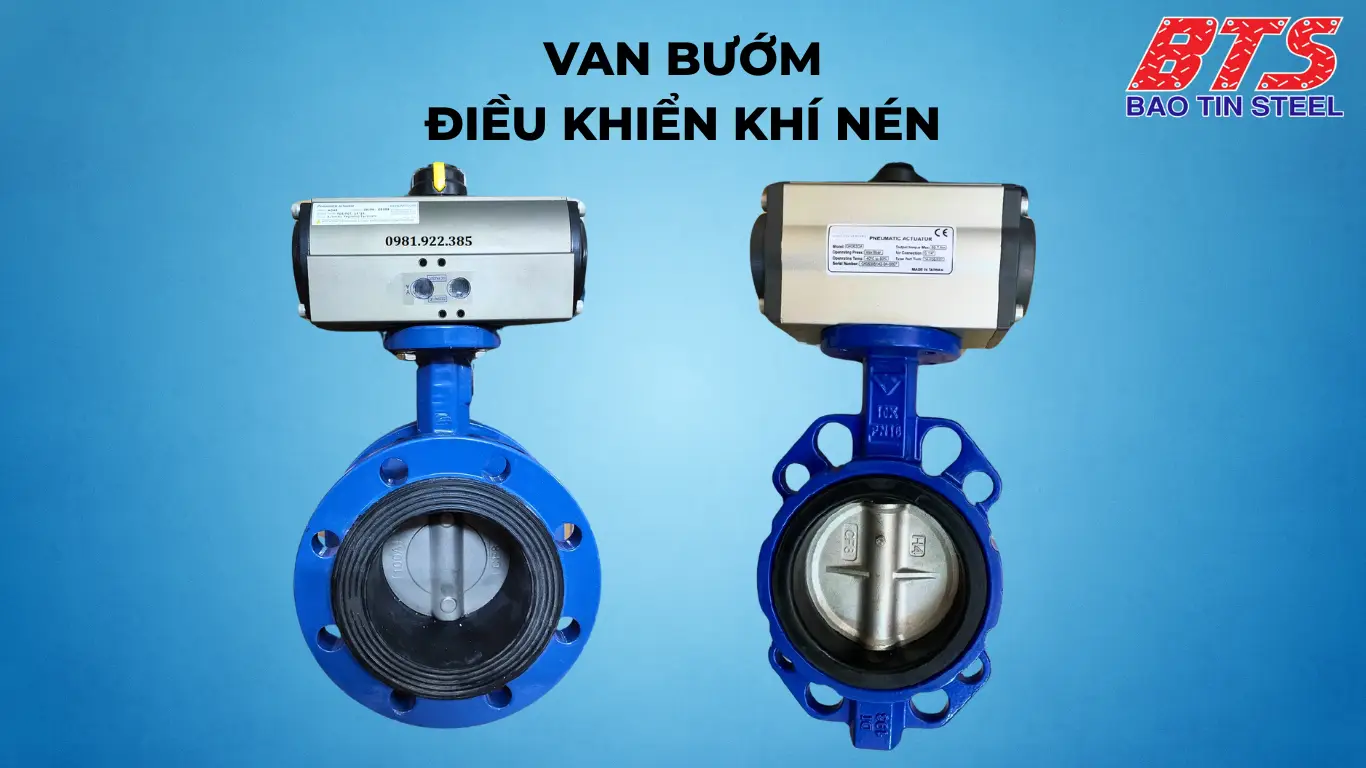

Van bướm điều khiển khí nén – Giải pháp tự động hóa tối ưu

Bạn đang tìm một loại van có thể đóng mở nhanh, dễ điều khiển từ xa mà lại tiết kiệm chi phí vận hành? Van bướm điều khiển khí nén chính là trợ thủ đắc lực cho các hệ thống đường ống hiện đại. Nhờ sử dụng khí nén để vận hành, loại van này giúp bạn điều tiết dòng chảy một cách tự động, nhanh gọn và an toàn – đặc biệt phù hợp trong môi trường công nghiệp như xử lý nước, hóa chất, thực phẩm, PCCC hay HVAC. Với thiết kế nhỏ gọn, độ bền cao và khả năng phản ứng linh hoạt, van bướm khí nén đang dần trở thành lựa chọn quen thuộc cho nhiều công trình.

Trong bài viết này, Van Bảo Tín sẽ đồng hành cùng bạn khám phá từ A đến Z về loại van tiện lợi này – từ cấu tạo, nguyên lý cho đến ứng dụng thực tế và bảng giá tham khảo.

Van bướm điều khiển khí nén là gì?

Nói một cách đơn giản, van bướm điều khiển khí nén là một loại van bướm được thiết kế để đóng – mở hoặc điều tiết dòng chảy bên trong đường ống bằng cách sử dụng khí nén thay vì thao tác tay thông thường. Van gồm hai phần chính: phần van bướm cơ học và bộ điều khiển khí nén gắn trên đầu van. Khi bạn cấp khí vào bộ điều khiển, nó sẽ tạo ra lực xoay giúp cánh van bên trong xoay theo, từ đó điều chỉnh lượng chất lỏng hoặc khí đi qua ống.

Nhờ hoạt động hoàn toàn tự động, van giúp tiết kiệm thời gian, giảm công sức và đảm bảo an toàn trong những vị trí khó tiếp cận như ở trên cao, trong hầm hoặc nơi có hóa chất độc hại. Đây cũng chính là lý do vì sao van bướm khí nén ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp hiện đại.

Nguyên lý hoạt động của van bướm khí nén

Cách hoạt động của van bướm điều khiển khí nén thực ra rất thú vị và cũng khá dễ hiểu. Khi bạn cấp khí nén (thường từ một máy nén khí) vào bộ điều khiển ở đầu van, luồng khí này sẽ đẩy piston hoặc màng ngăn bên trong chuyển động. Lực này sẽ làm xoay trục, từ đó khiến cánh van (đĩa van) bên trong thân xoay theo một góc nhất định – thường là 90 độ – để mở hoặc đóng dòng chảy.

Có hai kiểu vận hành chính:

• Tác động đơn (Single-acting): Van chỉ cần khí để mở (hoặc đóng), còn chiều ngược lại sẽ được “đẩy về” nhờ lò xo hồi vị. Nếu hệ thống mất khí nén, van sẽ tự động trở về trạng thái an toàn (thường là đóng).
• Tác động kép (Double-acting): Cả hai chiều đóng và mở đều cần khí nén. Điều này cho phép kiểm soát chính xác và linh hoạt hơn, nhất là trong các hệ thống tự động hóa.

Ngoài ra, van còn có thể kết hợp với bộ định vị (positioner) và van điện từ (solenoid) để nhận tín hiệu điều khiển từ xa – ví dụ như từ tủ điện hoặc hệ thống giám sát trung tâm. Nhờ vậy, van không chỉ đóng/mở mà còn có thể điều chỉnh góc mở linh hoạt, giúp kiểm soát lưu lượng chính xác hơn.

Cấu tạo chi tiết van bướm điều khiển khí nén

Nhìn từ bên ngoài, van bướm điều khiển khí nén có vẻ đơn giản, nhưng thực tế bên trong lại gồm nhiều bộ phận phối hợp rất nhịp nhàng để van hoạt động trơn tru. Về cơ bản, van có 2 phần chính: phần thân van bướm và bộ truyền động khí nén (hay còn gọi là actuator khí nén).

Bộ truyền động khí nén (Actuator)

Đây là “bộ não” của van – nơi tiếp nhận khí nén để tạo lực xoay:

• Piston và xi lanh: Khi khí nén được cấp vào, piston trong xi lanh di chuyển, tạo lực xoay cho trục.
• Trục răng hoặc thanh răng: Truyền lực từ piston đến trục van, làm đĩa van xoay.
• Lò xo hồi vị (chỉ có ở loại tác động đơn): Giúp van tự động đóng lại nếu mất khí nén – đảm bảo an toàn.
• Vỏ actuator: Thường làm bằng hợp kim nhôm chắc chắn, chống gỉ sét tốt.

Nếu hệ thống cần điều khiển chính xác hơn, người ta sẽ gắn thêm bộ định vị (positioner) và van điện từ để van nhận tín hiệu tự động từ phòng điều khiển trung tâm.

Thân van bướm

Đây là phần tiếp xúc trực tiếp với lưu chất (nước, khí, hóa chất…) và quyết định khả năng làm kín của van:

• Thân van: Có nhiều kiểu như dạng kẹp (wafer), tai bích (lug), mặt bích. Vật liệu phổ biến là gang, inox, nhựa.
• Cánh van (đĩa van): Là bộ phận xoay để đóng/mở dòng chảy. Làm từ inox, gang hoặc nhựa, tùy theo môi trường làm việc.
• Trục van: Nối từ cánh van lên actuator, giúp truyền lực xoay.
• Gioăng làm kín: Được làm từ cao su EPDM, PTFE (Teflon), Viton… giúp chống rò rỉ. Có thể thay thế khi mòn.

Từng bộ phận trên đều đóng vai trò quan trọng, và chỉ cần một chi tiết nhỏ bị lỗi cũng có thể ảnh hưởng đến toàn bộ quá trình vận hành. Vì vậy, chọn van chất lượng cao và bảo dưỡng định kỳ là điều rất quan trọng.

Ưu và nhược điểm của van bướm điều khiển khí nén

Khi lựa chọn một thiết bị cho hệ thống đường ống, chắc chắn bạn sẽ muốn biết: Nó có gì hay – và có điểm nào cần lưu ý? Cùng Van Bảo Tín điểm qua những ưu – nhược điểm nổi bật của van bướm điều khiển khí nén nhé!

Ưu điểm nổi bật

Tự động hóa cực kỳ tiện lợi

• Không cần thao tác tay, bạn chỉ cần cấp khí là van hoạt động “ngon lành”. Dễ dàng điều khiển từ xa, đặc biệt hữu ích trong nhà máy hoặc những vị trí khó tiếp cận.

Đóng mở nhanh, phản ứng linh hoạt

• Van có thể đóng hoặc mở hoàn toàn chỉ trong vài giây – rất cần thiết khi hệ thống cần ngắt khẩn cấp hoặc điều tiết tức thì.

Thiết kế nhỏ gọn, tiết kiệm không gian

• So với van bi hay van cầu, van bướm nhẹ hơn, gọn hơn – dễ lắp đặt và bảo trì, đặc biệt khi làm việc trong không gian hẹp.

Chi phí hợp lý

• Giá thành của van bướm khí nén khá “dễ chịu”, nhất là với những đường kính lớn. Lại tiết kiệm thêm nhờ vận hành ít hỏng hóc và dễ bảo trì.

Linh hoạt về vật liệu và ứng dụng

• Tùy theo môi trường (nước, khí, hóa chất…), bạn có thể chọn van gang, inox, nhựa… và vẫn vận hành ổn định.

Độ bền cao, ít hao mòn

• Vì có ít chi tiết chuyển động và cấu tạo đơn giản, van bướm khí nén ít bị hư vặt, tuổi thọ lâu dài nếu được bảo trì đúng cách.

Nhược điểm cần lưu ý

Không lý tưởng cho điều tiết lưu lượng siêu chính xác

• Van có thể điều tiết dòng chảy, nhưng nếu bạn cần kiểm soát cực kỳ tinh vi (như van cầu tuyến tính), thì nên cân nhắc loại khác.

Không phù hợp với đường kính quá nhỏ

• Van bướm khí nén thường dùng từ DN50 trở lên. Với đường ống nhỏ hơn, van bi hoặc van cầu sẽ là lựa chọn tối ưu hơn.

Có thể gây “búa nước” nếu đóng mở quá nhanh

• Trong hệ thống áp suất cao, van đóng quá nhanh có thể gây chấn động trong ống (gọi là búa nước) – cần cẩn trọng khi vận hành.

Không lý tưởng cho dòng chảy nhiều cặn

• Cánh van nằm giữa dòng, nên nếu chất lỏng có nhiều rác, cặn… van có thể kẹt hoặc bị mòn nhanh.

Phụ thuộc vào hệ thống khí nén

• Van cần khí để hoạt động, nên nếu nơi bạn không có hệ thống máy nén khí ổn định thì cần đầu tư thêm.

Nhìn chung, nếu bạn cần một giải pháp đóng/mở nhanh – tự động – bền bỉ – giá hợp lý, thì van bướm điều khiển khí nén là lựa chọn cực kỳ đáng cân nhắc.

Phân loại van bướm điều khiển khí nén

Tuy nhìn bên ngoài các loại van bướm điều khiển khí nén có vẻ giống nhau, nhưng thực tế lại được chia thành nhiều dòng khác nhau tùy theo cấu tạo và mục đích sử dụng. Biết rõ từng loại sẽ giúp bạn chọn đúng, tiết kiệm chi phí và tối ưu hiệu quả vận hành.

Phân loại theo kiểu hoạt động

Tác động đơn (Single-acting)

• Van dùng khí nén để mở (hoặc đóng), còn chiều ngược lại thì nhờ lò xo đẩy về vị trí ban đầu.
• Ưu điểm là an toàn – khi mất khí nén, van sẽ tự đóng hoặc mở theo trạng thái cài đặt sẵn.
• Thích hợp cho hệ thống PCCC, xử lý hóa chất – nơi cần ưu tiên “fail-safe” (an toàn khi mất khí).

Tác động kép (Double-acting)

• Cả hai chiều mở – đóng đều dùng khí nén.
• Linh hoạt, điều khiển chính xác hơn – nhưng cần nguồn khí liên tục và ổn định.
• Phù hợp với hệ thống sản xuất tự động, dây chuyền công nghiệp.

Phân loại theo vật liệu chế tạo

Van thân gang

• Giá thành phải chăng, bền trong môi trường nước sạch hoặc nước thải.

Van inox 304/316

• Chống ăn mòn cao, chịu nhiệt tốt – lý tưởng cho hóa chất, thực phẩm, dược phẩm.

Van nhựa (PVC, UPVC, CPVC)

• Nhẹ, chống hóa chất nhẹ – dùng nhiều trong hệ thống xử lý nước, hồ bơi, khu dân cư.

Phân loại theo kiểu kết nối

Dạng kẹp (Wafer)

• Gọn nhẹ, giá rẻ, dễ lắp vào giữa hai mặt bích – phổ biến nhất.

Dạng tai bích (Lug)

• Có các tai ren, bắt trực tiếp vào mặt bích – dễ tháo lắp từng bên ống mà không ảnh hưởng hệ thống.

Dạng mặt bích (Flanged)

• Kết nối chắc chắn, chịu áp lực cao – phù hợp với hệ thống lớn, áp suất cao.

Phân loại theo kiểu điều khiển

Van ON/OFF

• Đóng hoặc mở hoàn toàn – đơn giản, hiệu quả cho hệ thống bật/tắt nhanh.

Van điều tiết tuyến tính (Modulating)

• Có thể điều chỉnh góc mở – phù hợp với những hệ thống cần kiểm soát lưu lượng chính xác hơn.

Mỗi loại van đều có ưu điểm riêng, và việc chọn đúng sẽ giúp bạn tiết kiệm chi phí đầu tư, đảm bảo hiệu quả vận hành và độ bền lâu dài cho toàn hệ thống.

Ứng dụng thực tế van bướm điều khiển khí nén trong công nghiệp

Không chỉ phổ biến trên giấy tờ kỹ thuật, van bướm điều khiển khí nén thật sự đang được ứng dụng rộng rãi trong rất nhiều ngành công nghiệp – từ xử lý nước cho đến dầu khí, thực phẩm, dược phẩm hay cả PCCC. Dưới đây là một số “mặt trận” mà loại van này đang thể hiện rất tốt vai trò của mình:

• Ngành xử lý nước – nước thải: Dễ lắp, dễ bảo trì – van gang với gioăng EPDM thường được dùng nhiều trong môi trường nước sạch hoặc nước thải.
• Hệ thống phòng cháy chữa cháy (PCCC): Loại tác động đơn thường được dùng để đảm bảo van tự đóng khi mất khí nén (fail-safe).
• Ngành hóa chất – dược phẩm – thực phẩm: Với đặc thù môi trường dễ ăn mòn, van inox hoặc van lót PTFE được ưu tiên. Đặc biệt, trong sản xuất thực phẩm và thuốc, các loại van bướm vi sinh còn giúp đảm bảo vệ sinh tuyệt đối.
• Hệ thống HVAC (Điều hòa – thông gió – sưởi ấm): Dạng van ON/OFF hoặc tuyến tính đều có thể được tích hợp vào hệ thống tự động của tòa nhà.
• Ngành dầu khí – luyện kim – năng lượng: Van gang hoặc inox với kiểu kết nối mặt bích thường được lựa chọn để tăng độ chắc chắn.
• Ngành đóng tàu – khai thác khoáng sản: Van nhôm hoặc nhựa chịu mặn được sử dụng nhiều trong môi trường biển.

Dù bạn đang làm việc trong ngành nước, hóa chất hay xây dựng hệ thống điều hòa cho nhà xưởng, thì van bướm khí nén vẫn luôn là một lựa chọn linh hoạt – thông minh – tiết kiệm cho mọi nhu cầu điều khiển dòng chảy.

Bảng thông số kỹ thuật van bướm điều khiển khí nén tham khảo

Tùy vào từng hãng sản xuất và môi trường sử dụng, van bướm khí nén sẽ có thông số khác nhau. Tuy nhiên, dưới đây là những thông số cơ bản bạn thường gặp khi lựa chọn sản phẩm:

Thông số	Giá trị phổ biến
Kích thước van	DN50 – DN600 (tùy hãng có thể đến DN1000)
Áp suất làm việc	PN10, PN16, PN25 (tương đương 10 – 25 bar)
Nhiệt độ làm việc	-10°C đến +180°C (tùy theo vật liệu gioăng)
Kiểu điều khiển	ON/OFF, Tuyến tính (Modulating 4-20mA)
Kiểu tác động	Tác động đơn hoặc tác động kép
Kiểu kết nối	Wafer, Lug, Mặt bích
Vật liệu thân van	Gang, Inox 304/316, Nhựa PVC/UPVC
Vật liệu đĩa van	Inox 304, Inox 316, Gang mạ, Nhựa
Vật liệu gioăng làm kín	EPDM, NBR, PTFE (Teflon), Viton
Áp lực khí nén điều khiển	3 – 8 bar
Thời gian đóng/mở	1 – 3 giây (tùy kích thước)

Bảng giá van bướm điều khiển khí nén tham khảo

Giá dưới đây chỉ mang tính tham khảo và có thể thay đổi theo thương hiệu, vật liệu, xuất xứ và phụ kiện đi kèm (bộ định vị, van điện từ, công tắc hành trình…).

Kích thước	Vật liệu thân/đĩa	Tác động	Giá tham khảo (VNĐ)
DN50	Gang / Inox	Đơn	1.800.000 – 2.300.000
DN80	Gang / Inox	Kép	2.500.000 – 3.000.000
DN100	Inox 304 / Inox 316	Kép	3.400.000 – 4.200.000
DN150	Gang / Inox 316 + PTFE	Kép tuyến tính	6.000.000 – 7.500.000
DN200	Inox toàn thân	Đơn tuyến tính	7.800.000 – 9.500.000
DN300	Gang / Inox	Kép	10.000.000 – 12.500.000

Lưu ý:

• Đối với đơn hàng dự án hoặc số lượng lớn, giá sẽ ưu đãi hơn đáng kể.
• Một số dòng van có thể được lắp sẵn bộ điều khiển điện – khí kết hợp, hoặc bộ tín hiệu tuyến tính có giá cao hơn.
• Cần CO-CQ? Muốn hỗ trợ lắp đặt? Liên hệ ngay để Van Bảo Tín tư vấn chính xác theo nhu cầu.

Kinh nghiệm lựa chọn van bướm điều khiển khí nén

Chọn đúng van bướm điều khiển khí nén không chỉ giúp hệ thống vận hành trơn tru mà còn giúp bạn tiết kiệm đáng kể chi phí đầu tư và bảo trì về sau. Dưới đây là một vài “mẹo nhỏ mà có võ” giúp bạn chọn van chuẩn chỉnh cho hệ thống của mình:

Biết rõ lưu chất đang dùng là gì

• Nếu là nước sạch, nước thải, bạn có thể dùng van thân gang, gioăng EPDM là ổn.
• Nếu là hóa chất, axit, dung môi ăn mòn, hãy chọn van inox 316, đĩa bọc PTFE (Teflon) để chống ăn mòn tốt.
• Nếu làm trong ngành thực phẩm, dược phẩm, ưu tiên van inox vi sinh, bề mặt nhẵn, dễ vệ sinh.

Kiểm tra điều kiện làm việc của hệ thống

• Áp suất và nhiệt độ: Hệ thống làm việc ở áp suất cao? Nhiệt độ trên 100°C? Hãy chắc chắn van bạn chọn chịu được áp lực và nhiệt độ phù hợp.
• Không gian lắp đặt hẹp? Chọn van dạng wafer cho gọn nhẹ, dễ tháo lắp.

Chọn kiểu điều khiển phù hợp với nhu cầu

• Cần mở – đóng nhanh, an toàn khi mất khí? → Chọn tác động đơn (single-acting).
• Cần vận hành liên tục, điều chỉnh linh hoạt? → Chọn tác động kép (double-acting).
• Cần điều chỉnh lưu lượng chi tiết, từ xa? → Kết hợp thêm bộ định vị (positioner) để điều khiển tuyến tính (4-20mA).

Lưu ý kiểu kết nối với đường ống

• Wafer: Dễ dùng, phổ biến, kẹp giữa hai mặt bích.
• Lug: Có tai ren, dễ tháo từng bên mà không ảnh hưởng hệ thống.
• Mặt bích: Bắt bulông trực tiếp – chắc chắn, bền, phù hợp áp cao.

Cân đối giữa nhu cầu – ngân sách – thương hiệu

Đôi khi không cần van quá đắt – chỉ cần đúng nhu cầu là đủ. Hãy:

• Ưu tiên sản phẩm có CO-CQ rõ ràng.
• Chọn thương hiệu có tiếng và được bảo hành chính hãng.
• Liên hệ Van Bảo Tín nếu bạn muốn được tư vấn dòng van tối ưu theo đúng ngân sách mà vẫn đảm bảo chất lượng.

Tóm lại, hiểu rõ hệ thống của mình là bước đầu tiên để chọn đúng van. Và nếu bạn còn phân vân, hãy để Van Bảo Tín hỗ trợ – vì chọn đúng ngay từ đầu sẽ giúp bạn yên tâm suốt chặng đường dài!

Bảo trì và xử lý sự cố thường gặp

Dù van bướm điều khiển khí nén hoạt động khá bền bỉ, nhưng giống như bất kỳ thiết bị cơ khí nào khác, việc bảo trì định kỳ và xử lý sự cố kịp thời vẫn rất quan trọng để đảm bảo van luôn vận hành êm ái, không bị gián đoạn giữa chừng.

Tại sao cần bảo trì định kỳ?

Việc kiểm tra – vệ sinh – bôi trơn định kỳ giúp bạn:

• Kéo dài tuổi thọ van
• Ngăn ngừa hỏng hóc bất ngờ
• Đảm bảo van đóng/mở đúng lúc, không bị kẹt
• Giữ cho hệ thống hoạt động an toàn – ổn định

Mỗi 3–6 tháng, bạn nên vệ sinh phần thân van, kiểm tra bộ truyền động và bôi trơn trục xoay bằng mỡ chịu nhiệt (silicon grease hoặc tương đương).

Một số lỗi thường gặp và cách xử lý

Hiện tượng	Nguyên nhân có thể	Cách xử lý gợi ý
Van không đóng/mở được	Kẹt cánh van do cặn bẩn hoặc trục khô dầu	Tháo ra vệ sinh, bôi trơn trục và ổ đỡ
Rò rỉ tại cổ trục hoặc mặt bích	Gioăng bị mòn, vặn ốc chưa đều	Thay gioăng – siết lại đều các bulông theo lực chuẩn
Van đóng quá nhanh gây sốc nước	Tốc độ khí nén vào quá mạnh	Gắn thêm bộ điều chỉnh lưu lượng khí hoặc giảm tốc van
Van rung lắc, gây tiếng ồn	Van lắp lệch trục – thiếu điểm đỡ	Căn chỉnh lại trục van, lắp thêm khung cố định hoặc đệm
Bộ điều khiển không phản hồi	Mất khí nén, hỏng solenoid hoặc piston	Kiểm tra nguồn khí – thay solenoid nếu cần

Mẹo nhỏ để van “khỏe” lâu dài

• Luôn đảm bảo áp suất khí nén ổn định (thường từ 4 – 8 bar)
• Tránh để van “ngâm nước” lâu ngày nếu không có chuẩn chống thấm
• Dùng khí nén sạch, không lẫn nước hoặc bụi dầu
• Nếu hệ thống có hóa chất – chọn loại van và gioăng phù hợp ngay từ đầu

Gợi ý: Đối với hệ thống lớn hoặc nhà máy hoạt động liên tục, bạn nên lập lịch bảo trì định kỳ bằng biểu mẫu checklist, vừa chuyên nghiệp lại dễ theo dõi.

Thép Bảo Tín – Nhà cung cấp van bướm điều khiển khí nén uy tín

Khi bạn cần tìm một đơn vị phân phối van bướm điều khiển khí nén chất lượng – giá tốt – dịch vụ tận tâm, Van Bảo Tín chính là một lựa chọn đáng để bạn cân nhắc.

Với hơn 10 năm kinh nghiệm trong lĩnh vực ống thép, van công nghiệp và phụ kiện đường ống, Van Bảo Tín tự hào mang đến cho khách hàng những dòng van bướm khí nén chính hãng, đến từ các thương hiệu uy tín như Haitima, Kosaplus, AUT, EM-Flow, Wonil, Samwoo…

Vì sao chọn Thép Bảo Tín?

• Hàng hóa rõ nguồn gốc, đầy đủ chứng từ CO-CQ
• Kho sẵn hàng số lượng lớn, đáp ứng nhanh cho các công trình, dự án gấp
• Giá cạnh tranh – chiết khấu cao cho đại lý và đơn hàng số lượng
• Tư vấn kỹ thuật chuyên sâu, hỗ trợ chọn đúng loại van cho từng hệ thống
• Bảo hành rõ ràng, hỗ trợ lắp đặt và vận hành theo yêu cầu
• Giao hàng toàn quốc, nhanh chóng – đúng tiến độ

Van Bảo Tín không chỉ bán hàng, mà còn đồng hành cùng kỹ sư, nhà thầu và doanh nghiệp từ khâu chọn van – lắp đặt – vận hành – đến bảo trì.

Nếu bạn đang cần van bướm khí nén chất lượng để nâng cấp hệ thống đường ống, đừng ngần ngại liên hệ với chúng tôi – đội ngũ Van Bảo Tín luôn sẵn sàng hỗ trợ!
