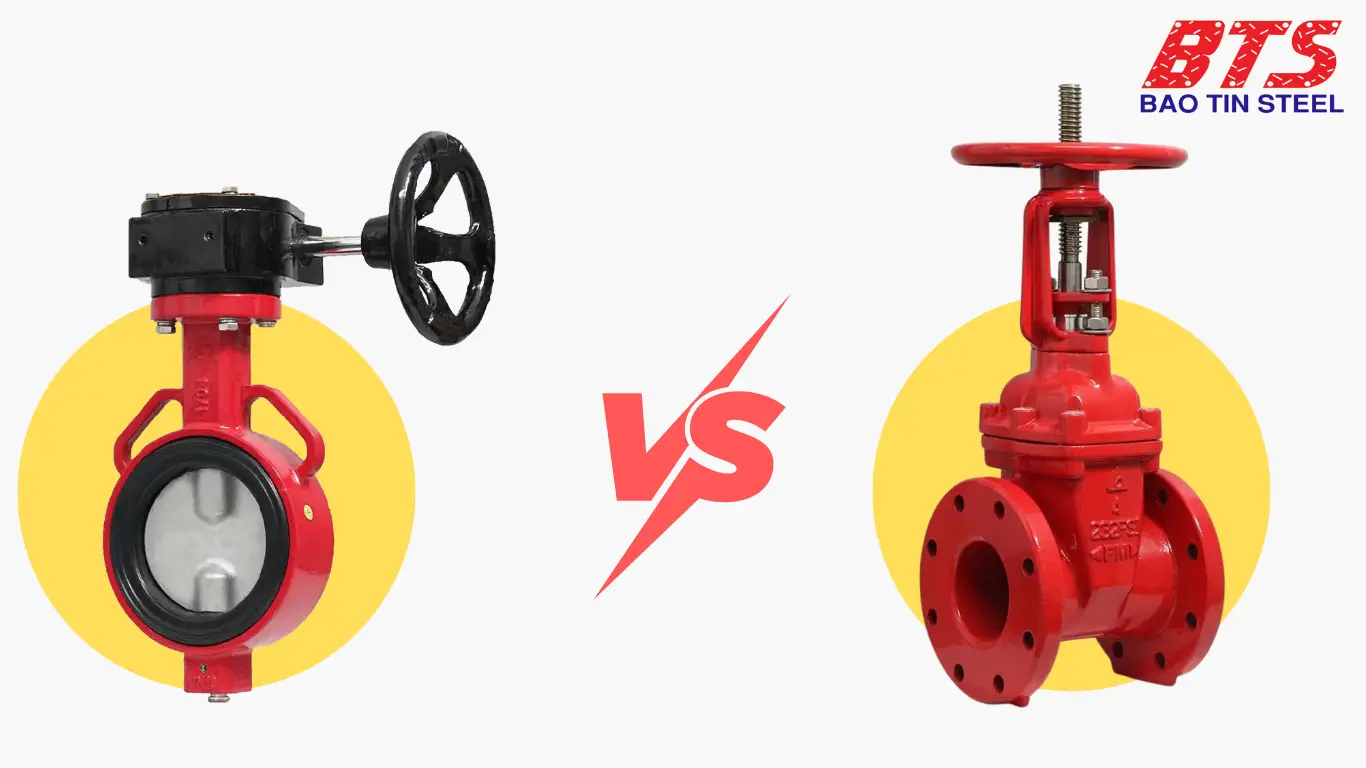

Sự Khác Nhau Giữa Van Cổng Và Van Bướm

Van cổng và van bướm là hai dòng van phổ biến nhất hiện nay trong các hệ thống cấp thoát nước, PCCC, xử lý nước thải,… Tuy nhiên, sự khác nhau giữa van cổng và van bướm không chỉ nằm ở hình dạng mà còn ở cấu tạo, nguyên lý hoạt động, độ bền, khả năng điều tiết và chi phí đầu tư.

Nếu bạn đang phân vân chưa biết nên chọn loại nào cho hệ thống cấp thoát nước, PCCC hay đường ống công nghiệp, thì bài viết này chính là dành cho bạn. Van Bảo Tín sẽ giúp bạn hiểu rõ từng điểm khác biệt và đưa ra quyết định chính xác nhất.

Hãy cùng tìm hiểu chi tiết ngay bên dưới!

Nội dung sản phẩm

Tổng quan về van cổng và van bướm

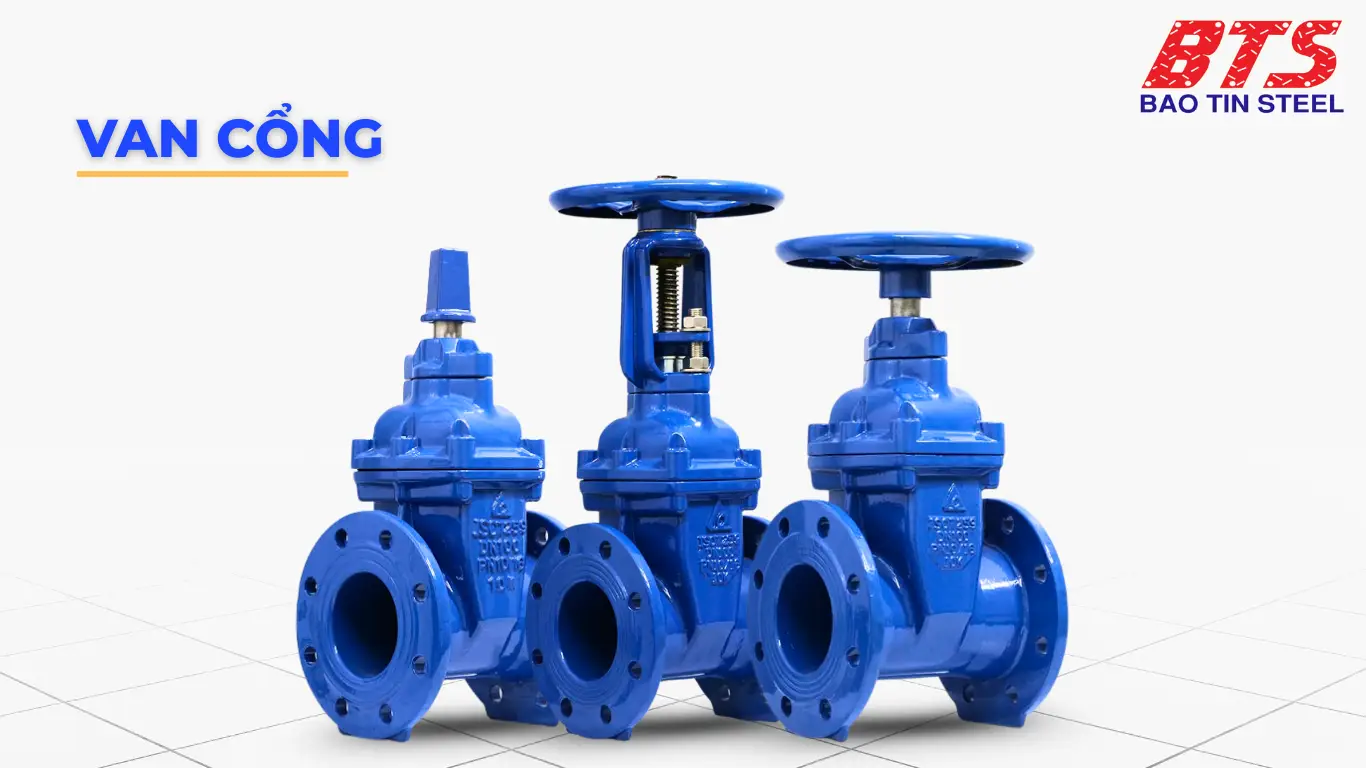

Van cổng là gì?

Van cổng (hay còn gọi là van cửa hoặc van chặn) là thiết bị cơ khí dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống. Khi vận hành, đĩa van sẽ di chuyển theo phương thẳng đứng – nâng lên để mở hoặc hạ xuống để đóng dòng lưu chất.

Van cổng thường được sử dụng trong các hệ thống cần độ kín cao, không gian đủ lớn và ít thay đổi trạng thái đóng/mở. Đây là lựa chọn lý tưởng cho các ứng dụng như:

Hệ thống cấp nước, xử lý nước sạch
Hệ thống PCCC (đặc biệt là van cổng tín hiệu điện OS&Y)
Nhà máy công nghiệp, dầu khí, nhiệt điện, khai khoáng…

Lưu ý: Van cổng không thích hợp để điều tiết lưu lượng – nếu dùng sai cách có thể gây mài mòn và hư hỏng nhanh chóng.

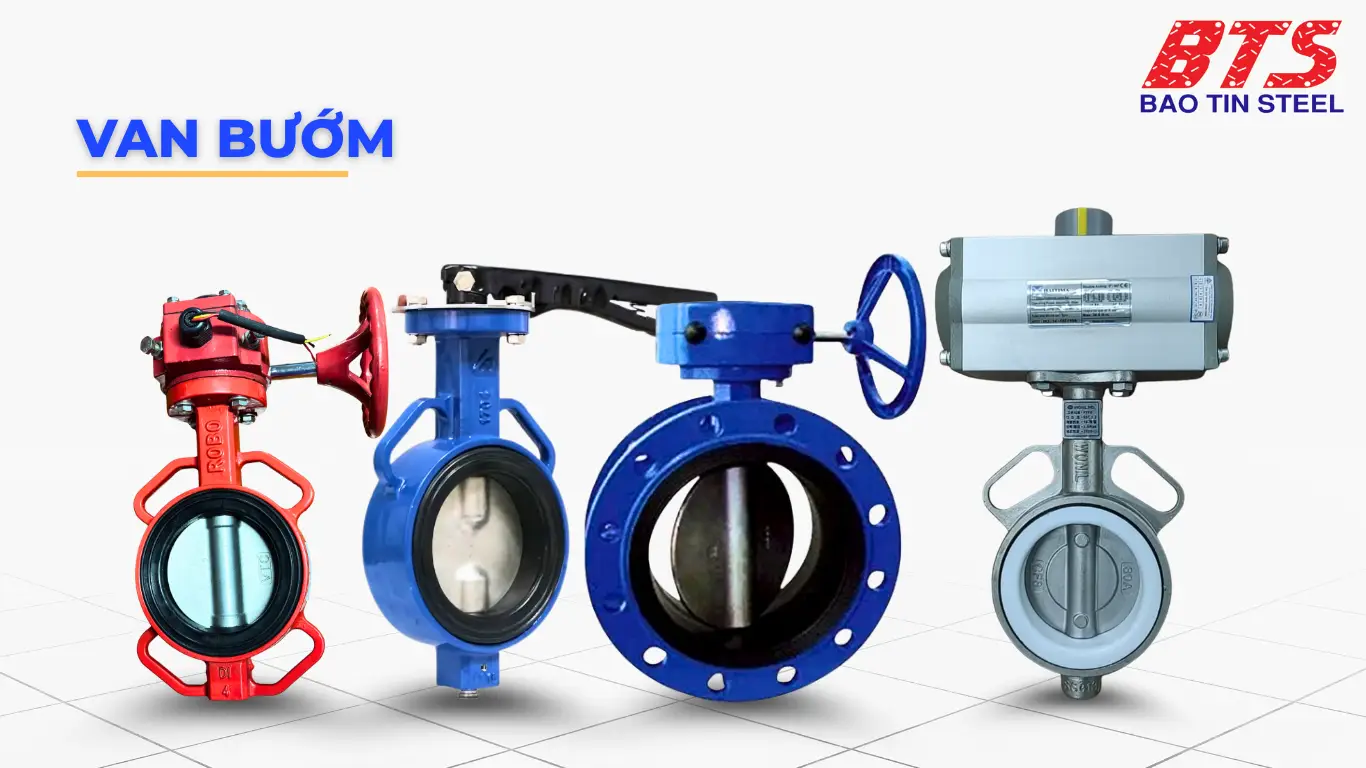

Van bướm là gì?

Van bướm là loại van có đĩa van xoay quanh trục 1/4 vòng (90 độ) để điều khiển dòng chảy. Khi mở, đĩa nằm song song với dòng chảy; khi đóng, đĩa xoay vuông góc để chắn dòng.

Van bướm được ưa chuộng nhờ thiết kế nhỏ gọn, đóng/mở nhanh, dễ vận hành và giá thành thấp. Đây là lựa chọn phổ biến trong:

Hệ thống HVAC (điều hòa không khí)
Xử lý nước thải, bùn lỏng
Nhà máy thực phẩm, hóa chất nhẹ
Các tuyến ống lớn nhưng hạn chế không gian

Van bướm có thể sử dụng để điều tiết lưu lượng – tuy nhiên cần chọn đúng loại (lệch tâm, vật liệu đĩa và gioăng phù hợp).

Vì sao cần so sánh van cổng và van bướm?

Dù có chung vai trò là thiết bị đóng/mở dòng chảy, nhưng van cổng và van bướm khác nhau gần như hoàn toàn về nguyên lý, cấu tạo và khả năng ứng dụng. Việc hiểu rõ sự khác biệt giữa hai loại van sẽ giúp:

Lựa chọn đúng thiết bị cho hệ thống, tránh lãng phí
Tối ưu hiệu quả vận hành và chi phí bảo trì
Tăng tuổi thọ và độ an toàn của toàn hệ thống

Sự khác nhau giữa van cổng và van bướm – Bảng so sánh nhanh

Tiêu chí	Van cổng (Gate Valve)	Van bướm (Butterfly Valve)
Cấu tạo chính	Đĩa van di chuyển lên/xuống theo phương thẳng đứng	Đĩa van xoay quanh trục theo góc 90 độ
Nguyên lý hoạt động	Đóng/mở bằng chuyển động tuyến tính (nâng hạ đĩa)	Đóng/mở bằng chuyển động xoay (xoay 1/4 vòng)
Khả năng điều tiết dòng	Kém, không khuyến khích sử dụng để điều tiết	Có thể điều tiết trong điều kiện áp suất thấp
Tốc độ đóng/mở	Chậm hơn, cần nhiều vòng quay	Nhanh, chỉ cần xoay 90 độ
Không gian lắp đặt	Chiếm nhiều không gian theo chiều cao	Gọn nhẹ, tiết kiệm không gian, phù hợp không gian hẹp
Tổn thất áp suất	Rất thấp khi mở hoàn toàn (dòng chảy gần như thẳng)	Trung bình, đĩa van luôn nằm trong dòng chảy
Khả năng làm kín	Tốt khi đóng hoàn toàn (đặc biệt với đĩa bọc cao su)	Tốt, nhưng độ kín phụ thuộc vào thiết kế và chất liệu gioăng
Ứng dụng phổ biến	Cấp nước, PCCC, hơi nước, dầu nóng, hệ thống công nghiệp nặng	Xử lý nước, HVAC, thực phẩm, hóa chất nhẹ, đường ống kích thước lớn
Tự động hóa	Có thể điều khiển điện, khí nén, nhưng ít linh hoạt hơn	Dễ kết hợp với điều khiển điện, khí nén hoặc thủy lực
Chi phí đầu tư	Thường cao hơn do cấu tạo lớn, nặng	Kinh tế hơn, đặc biệt ở các size lớn
Bảo trì & thay thế	Phức tạp hơn, đặc biệt với van cỡ lớn	Dễ tháo lắp, thay gioăng và bảo dưỡng

So sánh chi tiết: Sự khác nhau giữa van cổng và van bướm

Sự khác nhau giữa van cổng và van bướm về cấu tạo và thiết kế

Van cổng có thân van lớn, đĩa van di chuyển lên/xuống theo phương thẳng đứng. Cấu trúc này giúp tạo ra dòng chảy thẳng khi mở hoàn toàn, nhưng lại khiến van trở nên cồng kềnh và nặng.
Van bướm có thiết kế nhỏ gọn hơn nhiều, với đĩa tròn xoay 1/4 vòng quanh trục. Đặc điểm này giúp van bướm tiết kiệm không gian lắp đặt và dễ lắp đặt ở những vị trí hẹp hoặc trên cao.

=> Nếu công trình bị hạn chế không gian hoặc cần thi công nhanh, van bướm là lựa chọn tối ưu.

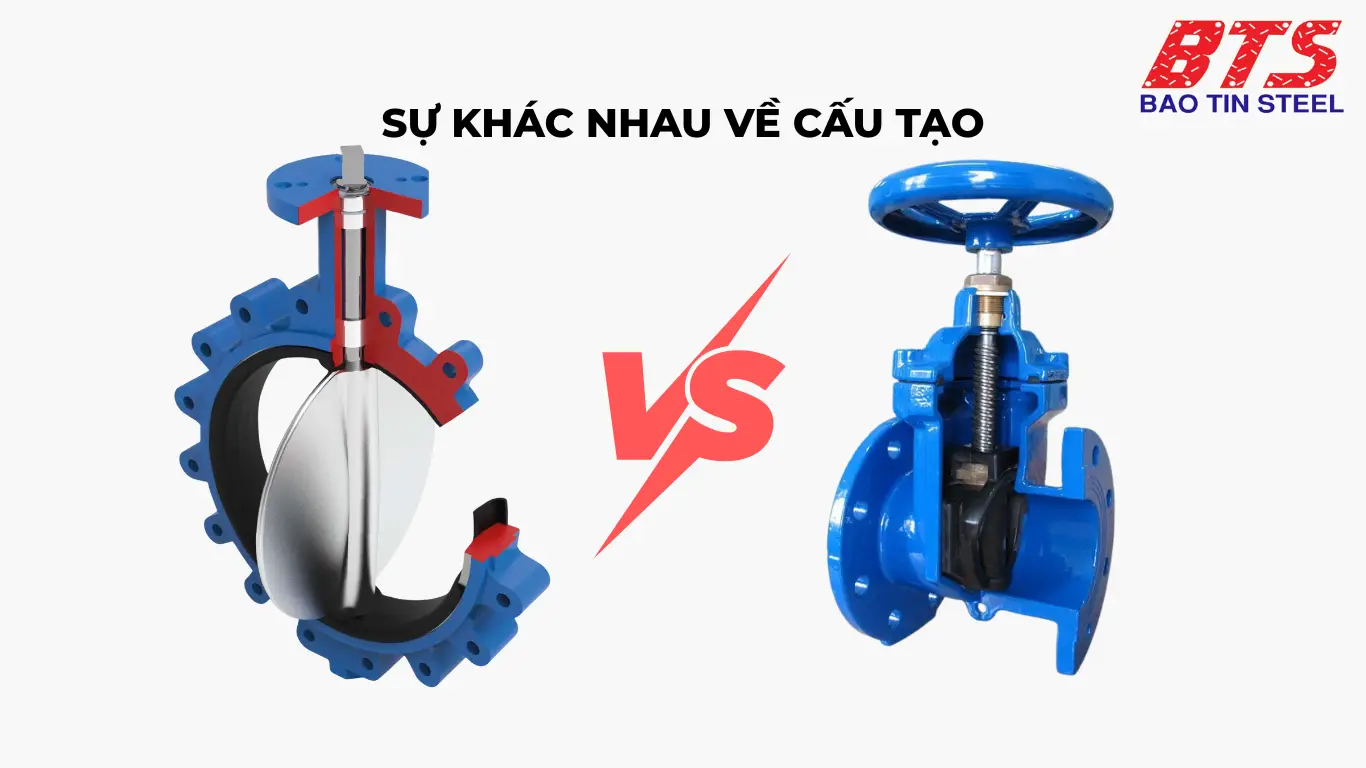

Sự khác nhau giữa van cổng và van bướm về cấu tạo — Mặt cắt van cổng và van bướm

Sự khác nhau giữa van cổng và van bướm về nguyên lý hoạt động

Van cổng hoạt động theo chuyển động tuyến tính: xoay tay quay để đẩy hoặc kéo đĩa van lên/xuống. Quá trình đóng/mở khá chậm nhưng giảm nguy cơ búa nước hiệu quả.
Van bướm vận hành nhanh hơn nhiều nhờ chuyển động xoay 1/4 vòng. Đĩa van chuyển trạng thái đóng – mở chỉ trong vài giây.

=> Van bướm thích hợp cho các hệ thống cần đóng/mở nhanh hoặc có tần suất vận hành cao.

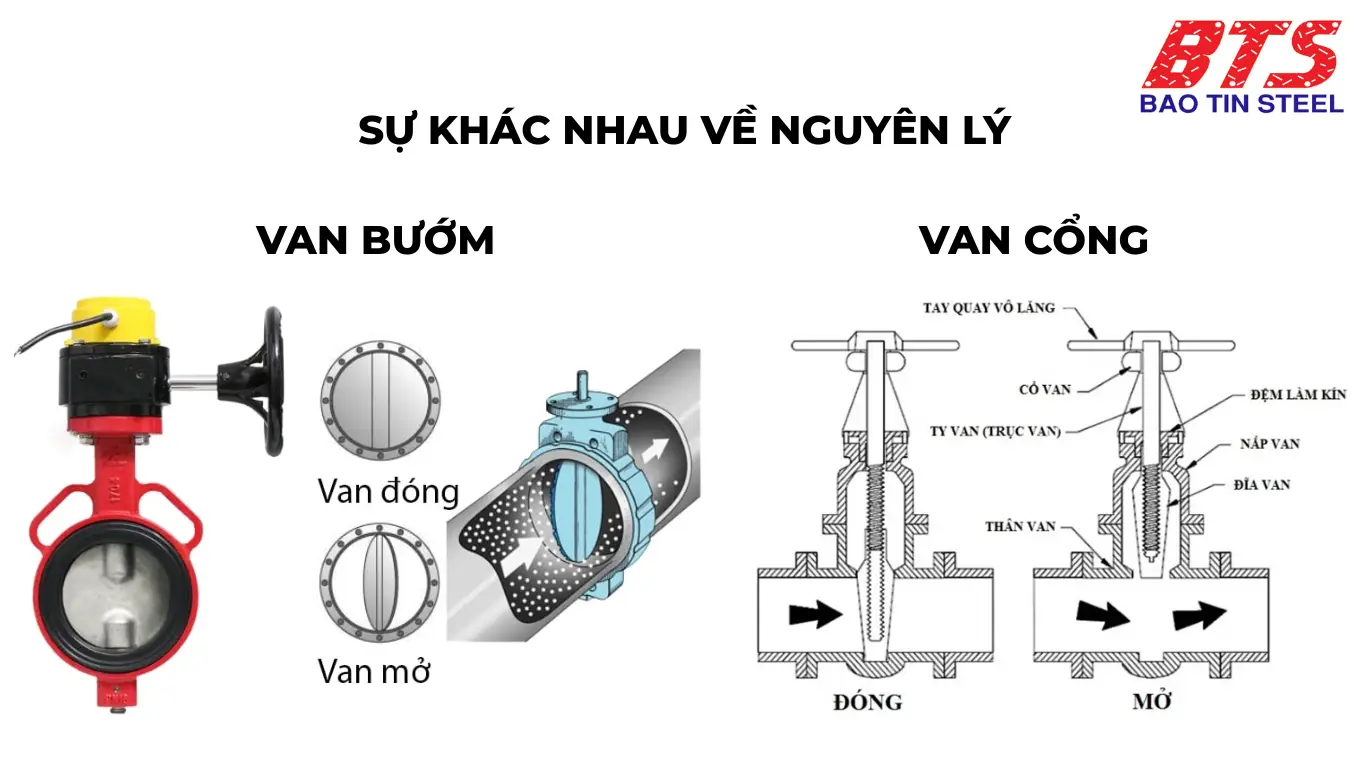

Sự khác nhau giữa van cổng và van bướm về nguyên lý vận hành

Khả năng đóng/mở và điều tiết

Van cổng không được thiết kế để điều tiết. Nếu sử dụng ở trạng thái mở một phần, dòng chảy tiếp xúc cạnh đĩa dễ gây xói mòn và rò rỉ.
Van bướm có thể mở ở nhiều góc, cho phép điều tiết dòng chảy tương đối hiệu quả – đặc biệt là ở áp suất thấp.

=> Nếu mục tiêu là điều tiết lưu lượng, nên chọn van bướm (ưu tiên loại lệch tâm để tăng độ chính xác và giảm mài mòn).

Tốc độ phản ứng và tự động hóa

Van cổng cần nhiều vòng quay để đóng/mở → thời gian vận hành lâu hơn. Khi tích hợp motor điện, tốc độ cải thiện nhưng chi phí tăng.
Van bướm chỉ cần quay 90 độ để chuyển trạng thái → rất phù hợp cho hệ thống tự động hóa, kể cả khi điều khiển bằng khí nén, điện, hoặc thủy lực.

=> Van bướm chiếm ưu thế trong các hệ thống điều khiển từ xa hoặc yêu cầu phản ứng nhanh.

Không gian lắp đặt và trọng lượng

Van cổng yêu cầu không gian lắp đặt lớn hơn, đặc biệt theo chiều cao (do ty van cần không gian di chuyển).
Van bướm có thiết kế mỏng – nhẹ – dễ lắp đặt, phù hợp với các hệ thống treo, khung kỹ thuật chật hẹp hoặc thi công modular.

=> Khi thi công công trình dân dụng, PCCC, hoặc cải tạo hệ thống cũ – van bướm sẽ thuận lợi hơn nhiều.

Chi phí đầu tư và bảo trì

Van cổng thường có giá thành cao hơn, đặc biệt ở các size lớn hoặc khi làm bằng thép/inox. Ngoài ra, bảo trì (thay đĩa, thay ty, xử lý rò rỉ) cũng phức tạp hơn.
Van bướm có giá thành kinh tế hơn, dễ mua linh kiện thay thế, đặc biệt là gioăng làm kín – có thể thay nhanh tại chỗ.

=> Về tổng chi phí đầu tư + bảo trì, van bướm chiếm ưu thế, đặc biệt trong các dự án ngân sách giới hạn.

Nên chọn van cổng hay van bướm cho từng trường hợp?

Mỗi loại van đều có ưu điểm riêng, phù hợp với những tình huống sử dụng cụ thể. Dưới đây là gợi ý chọn van dựa trên mục đích sử dụng, loại lưu chất, không gian lắp đặt và yêu cầu kỹ thuật:

Hệ thống phòng cháy chữa cháy (PCCC) nên chọn van cổng (đặc biệt là loại có tín hiệu điện OS&Y), được chứng nhận UL/FM để đảm bảo tiêu chuẩn an toàn. Vì đặc trưng hệ thống PCCC là cần độ kín cao, trạng thái đóng/mở dễ giám sát, không yêu cầu đóng/mở thường xuyên.
Hệ thống cấp thoát nước, nước sạch dân dụng có thể dùng van cổng nếu cần độ kín cao và không gian lắp đặt đủ hoặc van bướm nếu muốn tiết kiệm chi phí và lắp đặt gọn nhẹ.
Hệ thống xử lý nước thải, bùn, chất lỏng có cặn ưu tiên dùng van bướm vì dễ vận hành, đóng/mở nhanh, ít kẹt cặn. Có thể dùng loại lệch tâm để tăng độ kín.
Hệ thống HVAC, điều hòa không khí, thông gió cần điều tiết dòng lưu lượng ổn định, gọn nhẹ, dễ tự động hóa và bảo trì. Khuyến nghị dùng van bướm điều khiển điện hoặc tay gạt.
Hệ thống công nghiệp nặng (hơi nóng, dầu nóng, áp suất cao), yêu cầu van chịu được nhiệt độ và áp lực cao, ít gây tổn thất áp suất, độ bền cơ học tốt. Trường hợp này chọn van cổng bằng thép hoặc inox là giải pháp phù hợp.
Hệ thống dẫn hóa chất, axit, kiềm nhẹ yêu cầu sự linh hoạt về vật liệu đĩa – gioăng, chống ăn mòn tốt, dễ thay thế khi cần. Trường hợp này, bạn nên chọn van bướm inox hoặc nhựa.

Nếu bạn vẫn chưa chắc nên chọn van nào cho hệ thống cụ thể của mình, hãy liên hệ với Van Bảo Tín để được tư vấn kỹ thuật miễn phí và nhận báo giá phù hợp.

Kết luận

Như bạn đã thấy, sự khác nhau giữa van cổng và van bướm không chỉ nằm ở hình dạng hay cách vận hành, mà còn liên quan đến hiệu quả sử dụng, chi phí đầu tư, khả năng bảo trì và ứng dụng thực tế. Việc lựa chọn đúng loại van ngay từ đầu không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm thời gian – chi phí lâu dài.

Nếu bạn cần một van chịu áp cao, độ kín tuyệt đối, ít thao tác, hãy chọn van cổng.
Nếu bạn cần một van gọn nhẹ, đóng mở nhanh, dễ điều tiết và tối ưu chi phí, van bướm là lựa chọn lý tưởng.
